Descripción

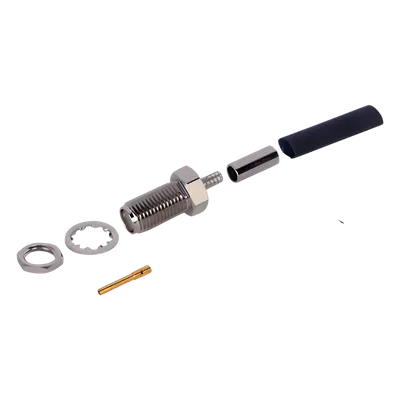

Conector SMA hembra diseñado para montaje en chasis con configuración D plano y anillo plegable, optimizado para instalaciones profesionales en equipos de telecomunicaciones, instrumentación de RF y sistemas de comunicación críticos. Ofrece impedancia controlada de 50 ohms con excelente rendimiento hasta 12.4 GHz, garantizando integridad de señal en aplicaciones de alta frecuencia. Su construcción con contacto de berilio-cobre bañado en oro y dieléctrico de PTFE asegura durabilidad eléctrica superior y baja pérdida de inserción. El amplio rango térmico permite operación confiable en entornos industriales extremos, desde instalaciones aeroespaciales hasta equipos de campo expuestos a condiciones ambientales severas. Características Principales Montaje posterior en panel con anillo plegable para fijación segura Impedancia 50 ohms optimizada para sistemas de RF Frecuencia operativa 0-12.4 GHz con baja pérdida de inserción Rango térmico -65°C a 165°C para entornos extremos Compatibilidad multicable: RG-174/U, RG-316/U, LMR-100 y equivalentes Contacto de berilio-cobre con baño de oro para máxima conductividad Especificaciones Técnicas Eléctricas Impedancia 50 Ω Frecuencia 0 - 12.4 GHz Voltaje máx. 500 V RMS (nivel del mar) Resistencia aislamiento 5 kMΩ mín. Rendimiento Pérdida inserción 0.06 dB máx. × f(GHz) Rango térmico -65°C a 165°C Materiales Cuerpo Bronce niquelado Contacto Berilio-cobre, baño oro Aislamiento PTFE Ferrule Bronce niquelado Tubo encogido Negro Dimensiones Diámetro exterior 0.425' (10.80 mm) Longitud 0.760' (19.30 mm) Espesor máx. panel 0.125' (3.2 mm) Diámetro panel 0.205' (5.20 mm) Montaje y Compatibilidad Tipo montaje Posterior de panel Configuración D plano, anillo plegable Cables compatibles: RG-174/U, RG-316/U, Alpha 9174/9316, Belden 8216/83269/83284/84316, Times LMR-100
Datos del producto
- Modelo
- RSA-3252-B
- ID de producto
- 28409
- Marca
- RF INDUSTRIES,LTD
- Categoría
- Radiocomunicación
- Clave SAT
- 39121414 · Conectores coaxiales
- Peso
- 0.01 kg
