Descripción

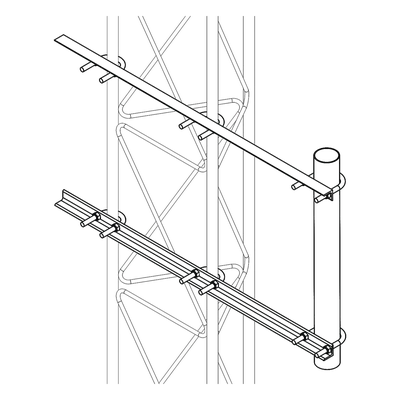

Brazo lateral liviano diseñado para montaje de antenas en torres de telecomunicaciones. Fabricado en acero estructural ASTM A-36 con tratamiento de galvanizado por inmersión en caliente conforme a la norma NMX-H-004-SCFI-2008, garantizando resistencia mecánica superior y protección extendida contra corrosión en condiciones climáticas adversas. Su diseño compacto con separación de 20 cm (7.9 in) optimiza el espacio en la estructura de la torre, mientras que la compatibilidad con el tramo STZ30G permite una integración directa sin modificaciones adicionales. El tubo principal de 50 cm (19.7 in) de altura y los ángulos de refuerzo de 75 cm de largo proporcionan estabilidad estructural para soportar antenas de plato de hasta 50 cm de diámetro, antenas de rejilla y antenas sectoriales de dimensiones 40 x 40 cm o menores. Características Generales Material: Acero ASTM A-36, alta resistencia estructural Protección superficial: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008) Tubo principal: Ø 2' Cal. 18, altura 50 cm (19.7 in) Ángulos de refuerzo: 1/8' x 1', largo total 75 cm (29.5 in) Separación torre-brazo: 20 cm (7.9 in) Compatibilidad: Tramo STZ30G Aplicaciones: Antenas de plato ≤50 cm, antenas de rejilla, antenas sectoriales ≤40 x 40 cm Especificaciones Mecánicas Material: Acero ASTM A-36 Diámetro tubo principal: Ø 2' Cal. 18 Altura tubo principal: 50 cm (19.7 in) Medida de ángulo: 1/8' x 1' Largo total ángulos: 75 cm (29.5 in) Separación torre a brazo: 20 cm (7.9 in) Protección y Normatividad Tratamiento superficial: Galvanizado por inmersión en caliente Norma aplicable: NMX-H-004-SCFI-2008 Compatibilidad y Aplicaciones Tramo compatible: STZ30G Antenas de plato: ≤ 50 cm diámetro Antenas de rejilla: Compatible Antenas sectoriales: ≤ 40 x 40 cm
Datos del producto
- Modelo
- S-BRA-LI-30G
- ID de producto
- 159287
- Marca
- SYSCOM TOWERS
- Categoría
- Redes e IT
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 50 × 95 × 50 cm
- Peso
- 12 kg
