Descripción

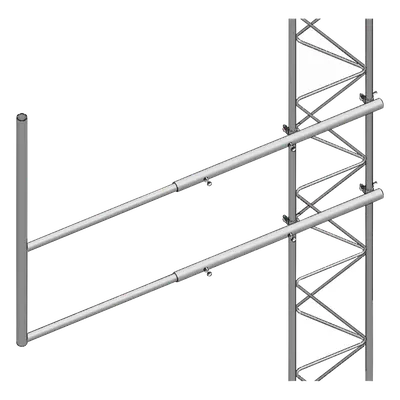

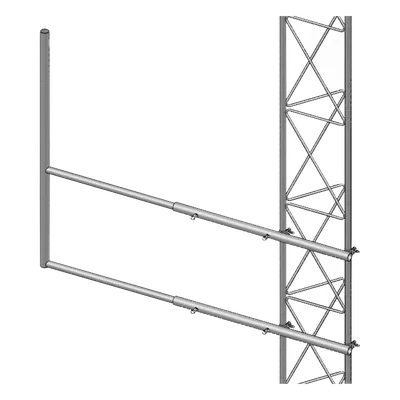

Brazo tipo 'F' diseñado para instalación lateral de antenas omnidireccionales en tramos de torre STZ-30G. Fabricado en acero estructural ASTM A36 con tratamiento de galvanizado por inmersión en caliente conforme a la norma NMX-H-004-SCFI-2008, garantizando resistencia a la corrosión en ambientes exteriores severos. La configuración con tubo principal de 1' cédula 30, extensión central de 74.5 cm y brazos laterales ajustables de 25.5 cm permite el despliegue de múltiples antenas con separación controlada. Su peso contenido de 6.55 kg facilita el manejo e instalación en altura sin requerir equipos de izado especializados. Características Generales • Aplicación: Instalación lateral de antenas omnidireccionales • Material: Acero ASTM A36 • Largo total: 1 m (3.28 ft) • Altura total: 1 m (3.28 ft) • Diámetro tubo principal: Ø 1' cédula 30 • Diámetro tubo extensión brazo: Ø 1' cédula 30 • Largo extensión brazo: 74.5 cm • Diámetro tubo brazos laterales: Ø 3/4' cédula 30 • Largo brazo lateral: 25.5 cm • Altura entre brazos laterales: 33.9 cm • Peso: 6.55 kg • Protección: Galvanizado por inmersión en caliente acorde a NMX-H-004-SCFI-2008 • Compatible con: Tramo STZ-30G Desempeño Estructural • Material: Acero ASTM A36 • Protección anticorrosión: Galvanizado por inmersión en caliente • Norma de galvanizado: NMX-H-004-SCFI-2008 • Peso: 6.55 kg Dimensiones y Tubos • Largo total: 1 m (3.28 ft) • Altura total: 1 m (3.28 ft) • Tubo principal: Ø 1' cédula 30 • Tubo extensión brazo: Ø 1' cédula 30 • Tubo brazos laterales: Ø 3/4' cédula 30 • Largo extensión brazo: 74.5 cm • Largo brazo lateral: 25.5 cm • Altura entre brazos laterales: 33.9 cm Compatibilidad y Aplicación • Compatible con: Tramo STZ-30G • Aplicación: Instalación lateral de antenas omnidireccionales • Brazos laterales ajustables
Datos del producto
- Modelo
- SBL-30G
- ID de producto
- 29122
- Marca
- SYSCOM TOWERS
- Categoría
- Redes e IT
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 103 × 100 × 3 cm
- Peso
- 7.2 kg
