Descripción

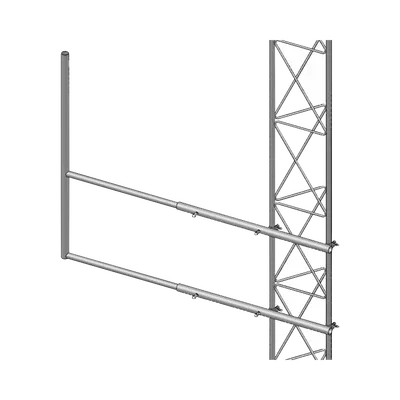

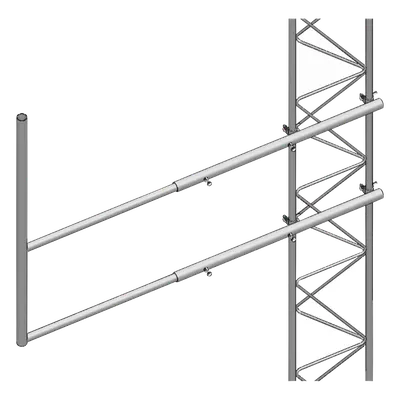

Brazo estructural tipo 'F' diseñado para la instalación lateral de antenas omnidireccionales en torres de telecomunicaciones. Fabricado en acero ASTM A36 con tratamiento de galvanizado electrolítico conforme a norma ASTM B-633, garantizando resistencia mecánica y protección anticorrosión en condiciones de exterior. La geometría del brazo principal de 1 metro de longitud total, con extensión de 74.5 cm y soportes laterales de 25.5 cm, proporciona estabilidad para la sujeción de equipos de radiofrecuencia. Compatible exclusivamente con tramos STZ-45 para integración directa sin adaptadores adicionales. El peso de 7.35 kg permite su manipulación e instalación manual, reduciendo tiempos de montaje en campo. Características Generales • Función: Instalación lateral de antenas omnidireccionales • Material: Acero ASTM A36 • Protección superficial: Galvanizado electrolítico ASTM B-633 • Longitud total: 1 m (3.3 ft) • Altura total: 1 m (3.3 ft) • Peso: 7.35 kg • Compatibilidad: Tramos STZ-45 Especificaciones Estructurales Diámetro tubo principal Ø 1' Ced. 30 Diámetro tubo extensión brazo Ø 1' Ced. 30 Largo extensión brazo 74.5 cm Tubo brazos laterales Ø 3/4' Ced. 30 Longitud brazo lateral 25.5 cm Altura entre brazos laterales 33.9 cm Material y Protección Material base Acero ASTM A36 Tipo de galvanizado Electrolítico Norma de galvanizado ASTM B-633 Dimensiones y Peso Longitud total 1 m (3.3 ft) Altura total 1 m (3.3 ft) Peso 7.35 kg Información de Compatibilidad Diseñado exclusivamente para integración con tramos STZ-45. Incluye vista isométrica para referencia de montaje. No requiere adaptadores adicionales para su instalación en torres con perfil STZ-45.
Datos del producto
- Modelo
- SBL-45
- ID de producto
- 29126
- Marca
- SYSCOM TOWERS
- Categoría
- Redes e IT
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 103 × 100 × 3 cm
- Peso
- 7.38 kg
