Descripción

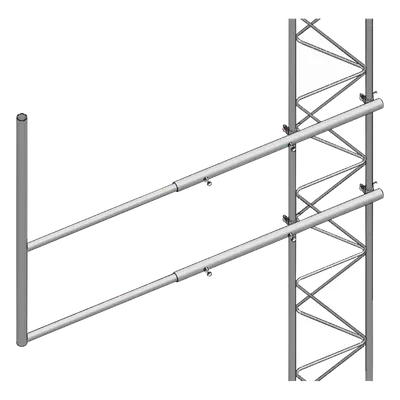

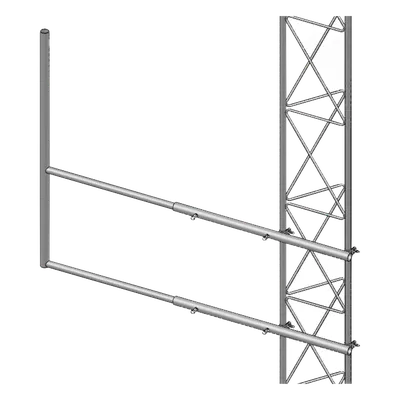

Brazo de montaje tipo 'F' diseñado para la instalación lateral de antenas omnidireccionales en infraestructura de telecomunicaciones. Fabricado en acero ASTM A36 de alta resistencia con protección galvanizada por inmersión en caliente conforme a la norma NMX-H-004-SCFI-2008, garantizando durabilidad en condiciones ambientales severas. Su configuración estructural con tubo principal y extensión de 1' ced. 30, complementada con brazos laterales de 3/4' ced. 30, proporciona estabilidad mecánica para soportar cargas de antenas. El diseño compacto de 1 m x 1 m permite su integración en espacios de torre limitados, con compatibilidad directa con el tramo STZ-35G para agilizar el despliegue de campo. Características Generales • Material: Acero ASTM A36 de alta resistencia • Protección: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008) • Dimensiones totales: 1 m x 1 m (3.3 ft x 3.3 ft) • Tubo principal y extensión: Ø 1' ced. 30 • Brazos laterales: Ø 3/4' ced. 30 • Largo extensión de brazo: 74.5 cm • Largo brazo lateral: 25.5 cm • Altura entre brazos laterales: 33.9 cm • Peso: 7.45 kg • Compatibilidad: Tramo STZ-35G Desempeño Estructural Aplicación: Instalación lateral de antenas omnidireccionales Material estructural: Acero ASTM A36 alta resistencia Protección anticorrosión: Galvanizado por inmersión en caliente Norma de galvanizado: NMX-H-004-SCFI-2008 Especificaciones Físicas Largo total: 1 m (3.3 ft) Altura total: 1 m (3.3 ft) Tubo principal: Ø 1' ced. 30 Tubo extensión brazo: Ø 1' ced. 30 Largo extensión brazo: 74.5 cm Tubo brazos laterales: Ø 3/4' ced. 30 Largo brazo lateral: 25.5 cm Altura entre brazos laterales: 33.9 cm Peso: 7.45 kg Compatibilidad y Contenido Tramo compatible: STZ-35G Instalación: Directa sin adaptadores adicionales Vista isométrica incluida para referencia de montaje
Datos del producto
- Modelo
- SBL-35G
- ID de producto
- 29125
- Marca
- SYSCOM TOWERS
- Categoría
- Redes e IT
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 103 × 100 × 3 cm
- Peso
- 8.62 kg
