Descripción

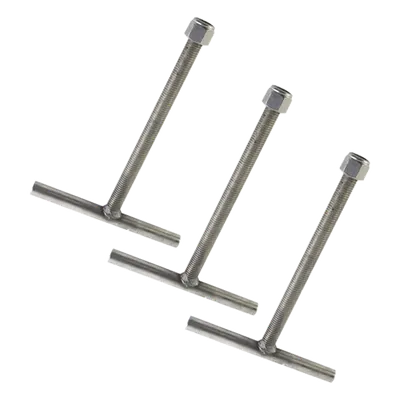

Ancla modular de 3 piezas diseñada para bases de torres armadas con tramo STZ-90G. Fabricada en acero ASTM-36 con acabado galvanizado por inmersión en caliente que proporciona resistencia superior a la corrosión en ambientes exteriores exigentes. Su estructura con tubos BA60 cedula 40 y placa de 3/4' garantiza estabilidad estructural para instalaciones de telecomunicaciones. El sistema roscado de 1' con barreno pasado permite fijación segura al terreno. Diseñada específicamente para integrarse con la base modelo SBA90G. Características Principales Diseño modular de 3 piezas (referencia SAB90G) Material: acero ASTM-36 galvanizado en caliente Tubo principal: 1 1/16' de diámetro (19.3 mm) Tubos BA60: 2-1/2' cedula 40 (51.5 mm) Placa de anclaje: 3/4' de espesor Rosca: Ø 1' con barreno pasado 19 6.4 Tolerancia de fabricación: ±5 cm Soldadura tipo AWS E7018 Tornillería grado máquina y/o inoxidable Aplicación: base SBA90G para torres armadas Especificaciones Técnicas Dimensiones Generales Altura: 92.3 cm (36.3') Ancho: 85 cm (33.5' / 2.79 ft) Profundidad: 100 cm (39.4' / 3.28 ft) Material y Acabado Material: Acero ASTM-36 Acabado: Galvanizado por inmersión en caliente Soldadura: AWS E7018 Componentes Tubulares Tubo principal: 1 1/16' (19.3 mm) Tubo BA60: 2-1/2' ced. 40 (51.5 mm) Tubo MON-TEM: 2-1/2' ced. 40 Placa y Fijación Espesor placa: 3/4' Rosca: Ø 1' Barreno: Pasado 19 6.4 Diámetro barreno: 25/32' Tolerancias y Tornillería Tolerancia: ±5 cm o indicadas Tornillería: Grado máquina y/o inoxidable Escala de plano: 1:5 Identificación del Producto Modelo: SAB90G Plano: SBA90G-001 Fecha elaboración: 11/07/17 Elaborado por: Departamento de ingeniería Notas de Aplicación Este ancla modular forma parte de un sistema integral para torres armadas. La configuración de 3 piezas facilita el transporte y montaje en sitio. Verificar compatibilidad con base SBA90G antes de la instalación. Las tolerancias de ±5 cm deben considerarse durante la planificación de la cimentación.
Datos del producto
- Modelo
- SAB-90G
- ID de producto
- 66698
- Marca
- SYSCOM TOWERS
- Categoría
- Redes e IT
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Peso
- 1.3 kg
