Descripción

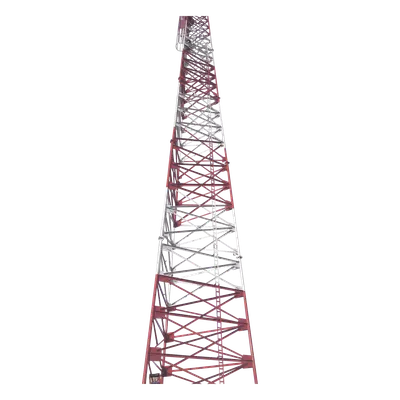

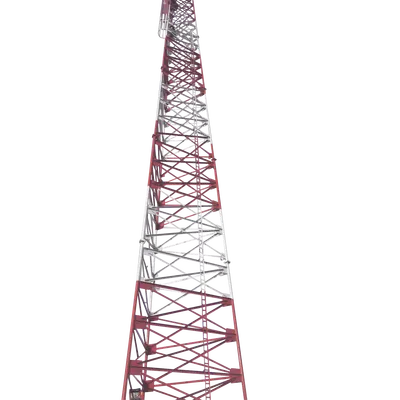

Torre autosoportada tubular de uso pesado diseñada para aplicaciones de telecomunicaciones e infraestructura crítica que demandan máxima resistencia estructural. Su construcción con piernas tubulares y diagonales en ángulo tipo L proporciona una rigidez excepcional contra cargas laterales y torsionales. El acabado galvanizado por inmersión en caliente bajo normas ASTM-123 y NMX-H-074 asegura una protección contra corrosión de larga duración, incluso en ambientes costeros o industriales agresivos. La configuración modular de siete secciones permite un transporte eficiente y una instalación escalonada según las necesidades del proyecto, alcanzando una altura total de 36 metros (118 pies) con estabilidad garantizada por una base de 3.98 metros de ancho. Características Principales Piernas tubulares de uso pesado para alta capacidad de carga Diagonales en ángulo tipo L para resistencia a torsión y pandeo Galvanizado en inmersión en caliente conforme ASTM-123 / NMX-H-074 Diseñada para soportar vientos de hasta 200 km/h (requiere análisis según carga específica) Fabricación mexicana con control de calidad estricto Anclaje tipo varilla para fijación segura a cimentación Especificaciones Técnicas Dimensiones Altura total: 36 m (118 ft) Ancho base (centro a centro): 3.98 m (13.1 ft) Ancho punta (centro a centro): 0.86 m (2.8 ft) Composición Modular Copete: 1 m Sección B: 6 m Sección C: 6 m Sección D: 6 m Sección E: 6 m Sección F: 6 m Sección G: 6 m Materiales y Acabado Tipo de estructura: Tubular autosoportada, uso pesado Galvanizado: Inmersión en caliente Normas: ASTM-123 / NMX-H-074 Origen de fabricación: México Rendimiento Estructural Velocidad de viento de diseño: 200 km/h Requisito: Análisis estructural según carga específica de equipamiento Anclaje: Tipo varilla Notas Técnicas Importantes La ingeniería de suelos y cimentación estándar no están incluidas; el cliente debe contratar estos servicios profesionales según las condiciones específicas del sitio de instalación. La pintura, análisis estructurales adicionales y otros cálculos complementarios son responsabilidad del cliente. La capacidad nominal de 200 km/h para viento requiere validación mediante análisis estructural que considere la carga real de antenas, radios y equipos a instalar. Se recomienda evaluación geotécnica previa para determinar el tipo de cimentación adecuado según clasificación del suelo.
Datos del producto
- Modelo
- STAT-36M-BG
- ID de producto
- 207426
- Marca
- SYSCOM TOWERS
- Categoría
- Radiocomunicación
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 500 × 600 × 400 cm
- Peso
- 999.99 kg
