Descripción

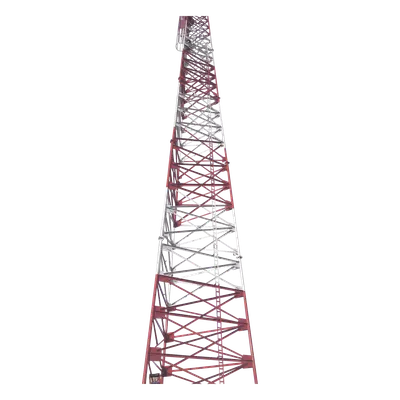

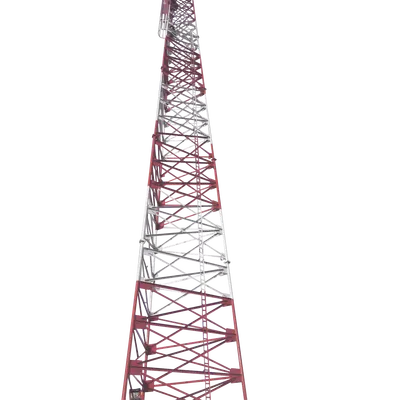

Torre autosoportada tubular de uso pesado diseñada para aplicaciones de telecomunicaciones e infraestructura crítica que demandan alta resistencia estructural y durabilidad en condiciones ambientales severas. La estructura incorpora piernas tubulares de sección robusta con diagonales en ángulo tipo L, proporcionando rigidez torsional y capacidad de carga superior. El acabado galvanizado en inmersión en caliente conforme a ASTM-123 y NMX-H-074 garantiza protección contra corrosión en climas costeros o industriales. La configuración modular de siete secciones escalonadas permite optimizar logística de transporte y secuencia de montaje en campo, alcanzando una altura total de 45 m (147.6 ft) con base de 4.5 m (14.8 ft) centro a centro y punta de 0.60 m (2.0 ft). El diseño está calificado para soportar vientos de 200 km/h (124.3 mph), sujeto a verificación según carga específica de equipamiento instalado. Incluye elementos de acceso permanente y gestión de cableado para operación segura en altura. Características Generales • Estructura tubular de uso pesado con diagonales en ángulo tipo L • Galvanizado en inmersión en caliente: ASTM-123 / NMX-H-074 • Altura total: 45 m (147.6 ft) con secciones modulares escalonadas • Ancho base: 4.5 m (14.8 ft) centro a centro / Ancho punta: 0.60 m (2.0 ft) centro a centro • Capacidad de viento: 200 km/h (124.3 mph) — requiere análisis según carga de equipos • Escalera integrada y portacablera de 35 cm incluidos • Anclaje tipo varilla para fijación a cimentación • Fabricación nacional Desempeño Estructural Tipo: Autosoportada tubular uso pesado Altura total: 45 m (147.6 ft) Viento máximo: 200 km/h (124.3 mph) Ancho base: 4.5 m (14.8 ft) c/c Ancho punta: 0.60 m (2.0 ft) c/c Diagonales: Ángulo tipo L Especificaciones Físicas y Eléctricas Acabado: Galvanizado inmersión en caliente Normas: ASTM-123 / NMX-H-074 Piernas: Tubulares uso pesado Portacablera: 35 cm Anclaje: Tipo varilla Origen: Fabricación mexicana Contenido del Paquete Copete: 1 m (3.3 ft) Sección A: 3 m (9.8 ft) Sección B: 6 m (19.7 ft) Sección C: 6 m (19.7 ft) Sección D: 6 m (19.7 ft) Sección F: 6 m (19.7 ft) Sección G: 6 m (19.7 ft) Sección H: 6 m (19.7 ft) Escalera integrada Portacablera 35 cm Anclaje tipo varilla Accesorios de montaje Notas Técnicas y Condiciones Comerciales • Ingeniería de suelos y cimentación estándar: No incluida • Pintura, análisis estructural y cálculos complementarios: A cargo del cliente • Verificación de capacidad de viento: Requiere análisis según carga específica de equipos a instalar • Precios sujetos a variación sin previo aviso por fluctuación en costos de materia prima
Datos del producto
- Modelo
- STAT-45M-A3H
- ID de producto
- 207427
- Marca
- SYSCOM TOWERS
- Categoría
- Radiocomunicación
- Clave SAT
- 43222903 · Torre o soporte para telecomunicaciones
- Medidas (alto × largo × ancho)
- 500 × 600 × 400 cm
- Peso
- 999.99 kg
