Descripción

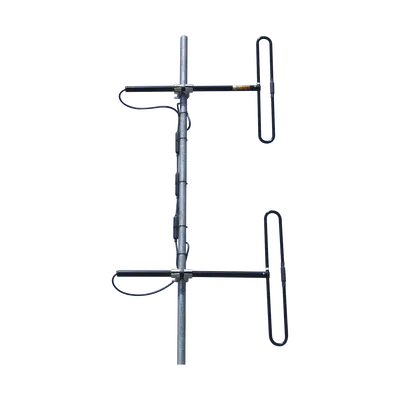

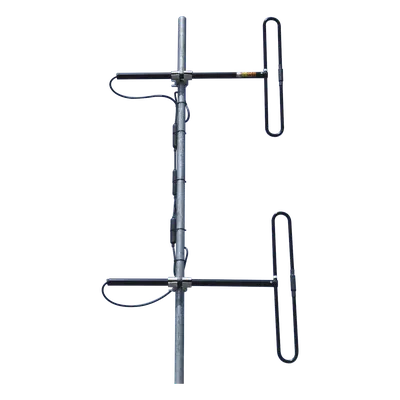

Descripción General Esta antena base aérea de 2 dipolos opera en el rango de frecuencia de 110-138 MHz con un ancho de banda de 28 MHz, ideal para aplicaciones de comunicación profesional en VHF. Su diseño permite ajustar la ganancia entre 3 y 5.6 dBd mediante diferentes configuraciones de espaciado horizontal de los elementos radiantes. La estructura soporta potencias de hasta 500 watts y está preparada para condiciones climáticas adversas con resistencia al viento de 201 km/h. El sistema incluye protección de aterrizaje en corriente directa y drenaje inferior para garantizar la longevidad de la instalación. Características Principales Ganancia ajustable de 3 a 5.6 dBd según configuración de dipolos Resistencia estructural a vientos de 201 km/h Patrones de radiación configurables para adaptación a cobertura requerida Protección de aterrizaje en corriente directa (CD) Compatibilidad con mástiles de 1.5 a 2.5 pulgadas de diámetro Sistema de drenaje inferior para evacuación de agua de condensación Especificaciones Técnicas Eléctricas Rango de frecuencia: 110-138 MHz Ancho de banda: 28 MHz Ganancia: 3-5.6 dBd Potencia máxima: 500 watts Impedancia: 50 ohm VSWR: 1:1.5 o menor Apertura vertical (3/8λ): 34° Conector: N macho en cable de alimentación Protección: Aterrizaje en CD Mecánicas Dimensiones: 3.02 x 1.14 m (9.9 x 3.7 ft) Peso: 6.8 kg (antena + abrazaderas) Dipolos: 2 (configurables) Resistencia al viento: 201 km/h Montaje Espaciado horizontal: • 22' (1/4λ) • 2'9' (3/8λ) • 3'9' (1/2λ) Espaciado vertical: 6'2' Longitud de mástil: 10'-23' Extensión de mástil: 6'2' Tipo de mástil: 2.0' Schedule 40 galvanizado Abrazaderas: 1.5' a 2.5' diámetro Shims ANTS420: Requeridos para 1'-1.5' Instalación: Drenaje en parte inferior Configuración de Patrones de Radiación La antena permite múltiples configuraciones de patrones de radiación mediante el ajuste del espaciado horizontal entre los dos dipolos. Cada configuración optimiza la ganancia y el patrón de cobertura para diferentes requerimientos de enlace: 1/4λ 3.0 dBd Espaciado: 22' 3/8λ 4.5 dBd Espaciado: 2'9' | Apertura: 34° 1/2λ 5.6 dBd Espaciado: 3'9' Nota de instalación: Para mástiles con diámetro entre 1' y 1.5', se requieren los shims ANTS420 para asegurar el montaje correcto de las abrazaderas. El sistema de drenaje debe orientarse hacia la parte inferior del mástil para evacuación eficiente de agua.
Datos del producto
- Modelo
- ANT-120D3
- ID de producto
- 143019
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 43221706 · Antenas de radio
