Descripción

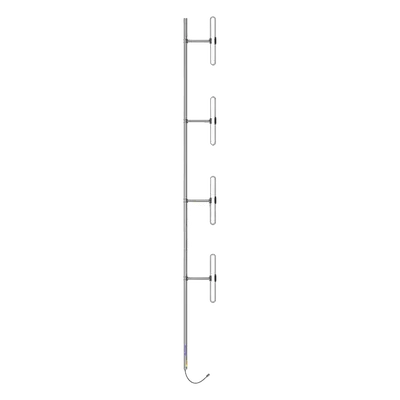

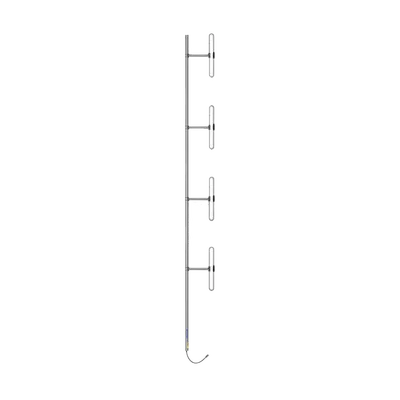

Antena base aérea de 4 dipolos diseñada para operación en la banda de aviación civil de 118-138 MHz. Ofrece una ganancia de 8.5 dBd (10.6 dBi) con patrón de radiación offset que permite optimizar la cobertura direccional en aplicaciones de comunicación aeronáutica. La inclinación ajustable en cinco posiciones (0°, 2°, 4°, 6° u 8°) proporciona flexibilidad para adaptar el patrón de radiación a las condiciones específicas del sitio de instalación. Construida en aluminio para soportar condiciones ambientales severas, incluyendo vientos de hasta 125 mph (201 km/h). Características Principales Inclinación ajustable en 5 posiciones: 0°, 2°, 4°, 6° u 8° Patrón de radiación offset para enlaces direccionales optimizados Ancho de haz horizontal de 210° para cobertura azimutal extensa Ancho de haz vertical de 17° para control de lóbulos secundarios Conector N macho estándar profesional Resistencia a vientos de hasta 125 mph (201 km/h) Especificaciones Técnicas Eléctricas Frecuencia: 118-138 MHz Ganancia: 8.5 dBd (10.6 dBi) Potencia promedio: 300 W VSWR (máx): 1.5:1 Impedancia: 50 Ω Polarización: Vertical Conector: N macho Patrón de radiación: Offset Ancho de haz horizontal: 210° Ancho de haz vertical: 17° Puesta a tierra: Todas las partes metálicas Mecánicas Configuración: 4 dipolos Altura: 240' (6096 mm / 20 ft) Ancho: 25.2' (640 mm / 2.1 ft) Profundidad: 5' (127 mm / 0.42 ft) Diámetro tubo base: 2.38' (60 mm) Material: Aluminio Inclinación: 0°, 2°, 4°, 6° u 8° (opcional) Resistencia al viento: 125 mph (201 km/h) Aplicaciones Aviación civil (118-138 MHz) Redes privadas móviles Seguridad pública Redes de transporte Montaje: Techo o lateral
Datos del producto
- Modelo
- SD214SF1P4SNM
- ID de producto
- 232113
- Marca
- SINCLAIR
- Categoría
- Radiocomunicación
- Clave SAT
- 43221706 · Antenas de radio
- Medidas (alto × largo × ancho)
- 610 × 10 × 64 cm
- Peso
- 25.06 kg
