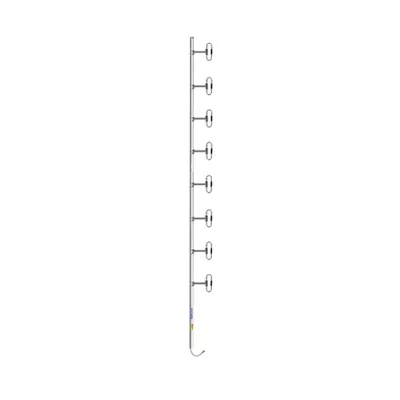

Antena de estación base profesional con configuración de 8 dipolos cruzados que proporciona estabilidad de señal superior y alcance extendido en el rango de frecuencias UHF de 370-430 MHz. Diseñada para aplicaciones críticas de comunicación donde se requiere cobertura controlada y uniforme. Incorpora sistema de inclinación eléctrica 'Tilt' seleccionable entre 0, 2, 4, 6, 8 o 10 grados para optimizar el patrón de radiación según la topografía del terreno. La estructura incluye protección contra descargas atmosféricas con aterrizaje en corriente directa y conector DIN 7-16 hembra de alta potencia. Características Principales 8 dipolos cruzados para mayor alcance y estabilidad de señal Rango de frecuencia amplio: 370-430 MHz Ganancia nominal de 10.5 dBd (12.6 dBi) Inclinación eléctrica ajustable: 0°, 2°, 4°, 6°, 8° o 10° Potencia máxima de entrada: 300 W promedio Conector profesional DIN 7-16 hembra Protección a descargas con aterrizado en CD Intermodulación pasiva -150 dBc (2x20W, 3er orden) Especificaciones Técnicas Eléctricas Rango de frecuencia 370-430 MHz Ganancia nominal 10.5 dBd (12.6 dBi) VSWR de entrada 1.5:1 Polarización Vertical Impedancia 50 Ω Patrón de radiación Compensado (OFFSET) Apertura vertical 9° Potencia máxima 300 W promedio Intermodulación pasiva -150 dBc (2×20W, 3er orden) Protección a descargas Aterrizado en CD Inclinación eléctrica 0°, 2°, 4°, 6°, 8° o 10° Mecánicas Diámetro base del tubo 60 mm Longitud montaje tubo base 3048 mm (10 ft) Dimensiones (L × A × F) 6096 × 315 × 89 mm (20 × 1.03 × 0.29 ft) Peso 25.42 kg (56.0 lb) Dimensiones envío 6274 × 152 × 356 mm (20.6 × 0.5 × 1.17 ft) Peso envío 38.59 kg (85.1 lb) Conector Tipo DIN 7-16 Hembra
Datos del producto
- Modelo
- SD318-HF1P4LDF
- ID de producto
- 190205
- Marca
- SINCLAIR
- Categoría
- Radiocomunicación
- Clave SAT
- 43221706 · Antenas de radio
- Medidas (alto × largo × ancho)
- 627 × 36 × 15 cm
- Peso
- 38.59 kg
