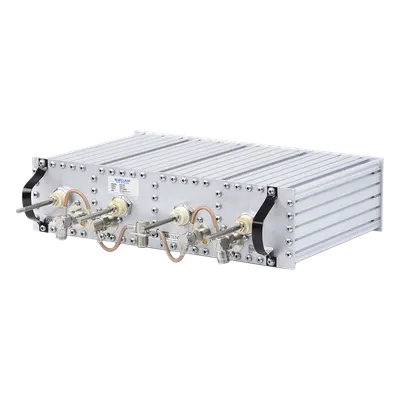

Duplexer SINCLAIR Q3220-E de 4 cavidades para sistemas de RF

¿Qué es?

El SINCLAIR Q3220-E es un duplexer pasa banda y rechazo de banda para sistemas de comunicación profesional que operan en el rango de 406 a 512 MHz. Sus cuatro cavidades de 1/4 de onda permiten separar las señales con una separación de 5 MHz, con 75 dB de aislamiento y 0.8 dB de pérdida de inserción. Cuenta con conductores de cobre y bronce con baño de plata, conectores N hembra de 50 Ω y capacidad de manejo de hasta 350 W. Su chasis de 3U está diseñado para montaje en rack de 19 pulgadas.

¿Para qué sirve?

Se utiliza en sistemas de radiofrecuencia donde se requiere gestionar señales de transmisión y recepción mediante un duplexer, como instalaciones de comunicaciones profesionales en el rango de 406 a 512 MHz. Su aislamiento ayuda a reducir interferencias, mientras que sus filtros contribuyen a disminuir la intermodulación y las emisiones espurias. El formato de rack permite integrarlo en gabinetes y estaciones de comunicación. Antes de instalarlo, verifica que la frecuencia, separación, potencia y conectores sean compatibles con el resto del sistema.

¿Cómo se compara?

Frente a duplexers de menor capacidad de aislamiento o configuraciones distintas, el Q3220-E ofrece cuatro cavidades de 1/4 de onda, 75 dB de aislamiento y manejo de hasta 350 W en un chasis de 3U para rack de 19 pulgadas. Su separación de 5 MHz y rango de 406 a 512 MHz lo hacen adecuado para sistemas que requieren esos parámetros específicos.

Preguntas frecuentes

Datos del producto

Modelo

Q3220-E

ID de producto

26816

Marca

SINCLAIR

Categoría

Radiocomunicación

Clave SAT

32121800 · Filtros de señales

Medidas (alto × largo × ancho)

11 × 41 × 48 cm

Peso

6.81 kg
