Descripción

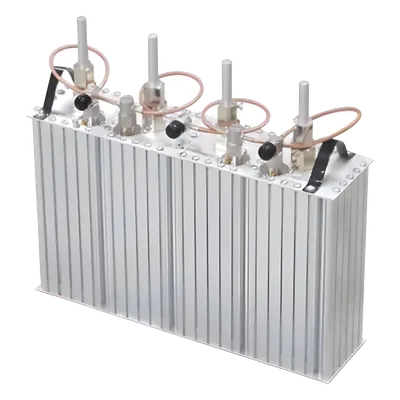

Duplexer VHF diseñado para operación en banda de 139-165 MHz con arquitectura Pasa Banda-Rechazo de Banda y separación mínima de 3 MHz entre canales. Incorpora filtros de 1/4 de onda con 4 cavidades de 4 pulgadas de diámetro que minimizan interferencias, intermodulación y desensibilización del receptor. Su diseño compacto representa la mitad del tamaño del modelo anterior, optimizando espacio en instalaciones de telecomunicaciones críticas. Características Principales Filtros pasa banda de 1/4 de onda reducen interferencias, intermodulación y desensibilización Elimina radiación de espurias para operación limpia Conductores internos de cobre/bronce con baño de plata para máxima eficiencia Diseño compacto, 50% del tamaño del modelo Q2220E Montaje en rack de 19 pulgadas estándar Recomendado para áreas de alta interferencia electromagnética Especificaciones Eléctricas Rango de Frecuencia 139-165 MHz VSWR (Máx) 1.5:1 Pérdida por Inserción (Máx) 0.8 dB (TX a ANT) / 0.8 dB (RX a ANT) Impedancia 50 Ω Potencia Máxima 120 W Separación de Frecuencias (Mín) 3.0 MHz Aislamiento (Mín) 75 dB Especificaciones Mecánicas Conectores N Hembra Dimensiones (Ancho x Profundidad x Alto) 19' (483 mm) x 17' (432 mm) x 4.17' (106 mm) Peso 18 lbs (8.17 kg) Peso de Envío 25 lbs (11.35 kg) Detalles de Construcción Cavidades 4 cavidades de 4' (101.6 mm) de diámetro Conductores Internos Cobre/bronce con baño de plata Montaje Rack 19' estándar
Datos del producto
- Modelo
- Q2222-E1
- ID de producto
- 83707
- Marca
- SINCLAIR
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 11 × 43 × 48 cm
- Peso
- 8.17 kg
