Descripción

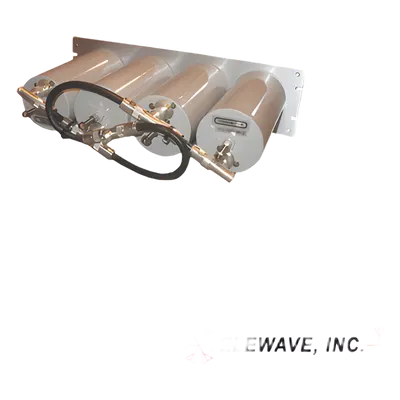

Duplexer de banda pasante-rechazo de banda diseñado para operación en el rango de 470-512 MHz con configuración de 4 cavidades de 4 pulgadas de diámetro. Proporciona separación mínima TX-RX de 3 MHz con aislamiento superior de 90 dB, ideal para sistemas de comunicación críticos que requieren alta inmunidad a interferencias. Su construcción con materiales de alta durabilidad, sintonizadores plateados y contactos de cobre asegura desempeño consistente en condiciones ambientales adversas. Características Principales Aislamiento TX-RX de 90 dB para máxima protección de señal Pérdida de inserción mínima de 1.0 dB para eficiencia energética Diseño de cavidades con sintonizadores plateados y contactos de cobre Cables RG-214 mil-spec para interconexiones de alta confiabilidad Operación en temperaturas extremas de -30°C a +70°C Montaje en panel de 19' para integración en rack estándar Especificaciones Técnicas Eléctricas Rango de frecuencia 470-512 MHz Cavidades 4 (4' diámetro) Separación TX-RX (mín.) 3 MHz Pérdida por inserción 1.0 dB VSWR (máx.) 1.5:1 Potencia máxima 250 W Aislamiento TX-RX 90 dB (@ 5 MHz) Supresión de ruido TX en RX 90 dB Atenuación RX en TX 90 dB Aislamiento TX a RX (mín.) 60 dB (a 3 MHz) Mecánicas Dimensiones 133 x 483 x 267 mm 5.2 x 19 x 10.5 in Peso 4.5 kg / 9.9 lb Conector N hembra Acabado Pintura acrílica gris Montaje Panel 19' Ambientales y Diseño Rango de temperatura -30°C a +70°C Interconexiones Cables RG-214 mil-spec Sintonizadores Plateados Contactos Cobre
Datos del producto
- Modelo
- TPRD-4744
- ID de producto
- 33341
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Peso
- 6.6 kg
