Descripción

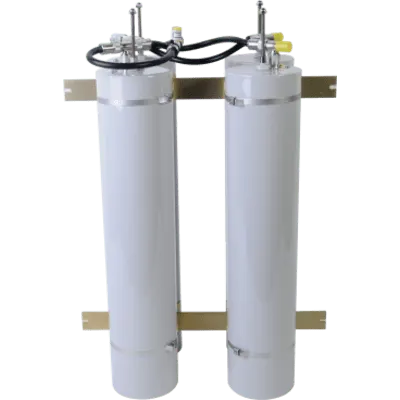

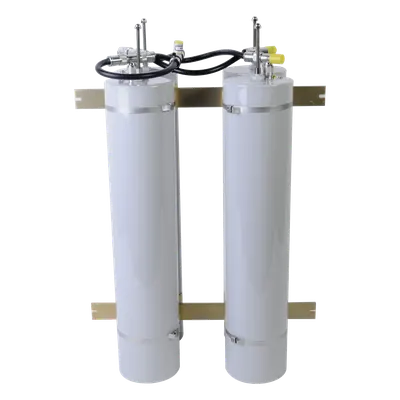

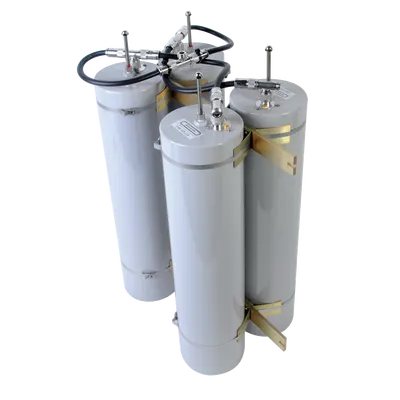

Duplexer pasa banda-rechazo de banda diseñado para operación en el rango UHF de 400-512 MHz, ideal para sistemas de repetición donde se requiere compartir una antena entre transmisor y receptor. Su arquitectura de 4 cavidades de 5 pulgadas de diámetro proporciona alta selectividad con separación mínima de frecuencias de tan solo 1 MHz. Ofrece aislamiento RX-TX de 80 dB que protege eficazmente el receptor de la señal del transmisor, mientras que la baja pérdida de inserción de 1.5 dB preserva la potencia de salida. Construido para soportar potencias de entrada de hasta 350 watts, es adecuado para aplicaciones de radio profesional, servicios públicos y sistemas críticos de comunicación. Características Principales Frecuencia ajustable 400-512 MHz 4 cavidades de 5 pulgadas de diámetro Potencia máxima de entrada 350 W Aislamiento RX a TX de 80 dB @ 1 MHz separación Pérdida de inserción TX/RX a antena 1.5 dB VSWR máximo 1.5:1 Separación mínima de frecuencias 1 MHz Conectores N hembras Especificaciones Técnicas Tipo Duplexer pasa banda-rechazo de banda Rango de Frecuencia 400-512 MHz (ajustable) Separación Mínima 1 MHz Potencia Máxima de Entrada 350 W VSWR Máximo 1.5:1 Pérdida de Inserción TX/RX a Antena 1.5 dB Aislamiento RX a Frecuencia TX 80 dB @ 1 MHz separación Número de Cavidades 4 cavidades de 5' (127 mm) diámetro Conectores N hembras Dimensiones (An x Al x Pr) 483 x 711 x 280 mm 19' x 28' x 11' Nota: Consulte disponibilidad y tiempo de entrega antes de planificar su proyecto de instalación.
Datos del producto
- Modelo
- TPRD-4554
- ID de producto
- 72280
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de se?ales
- Peso
- 12.3 kg
