¿Qué es?

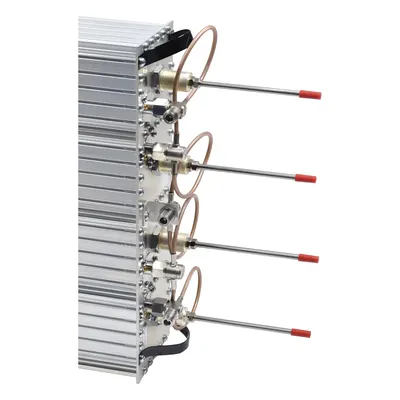

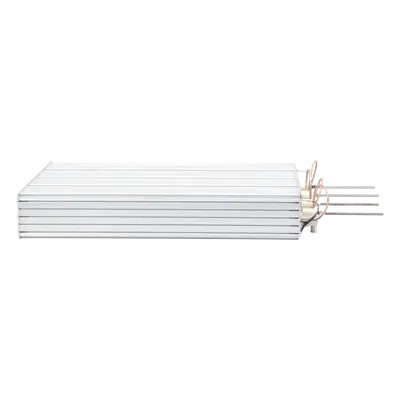

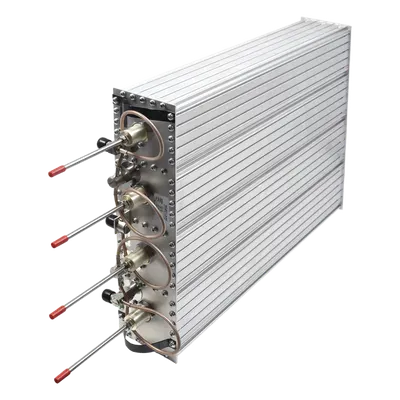

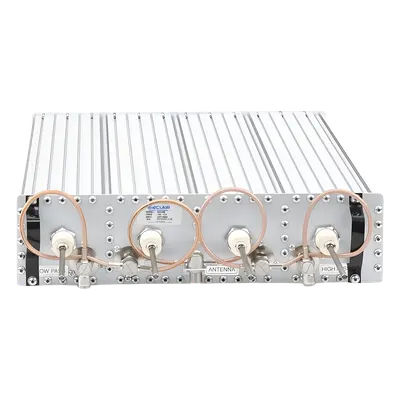

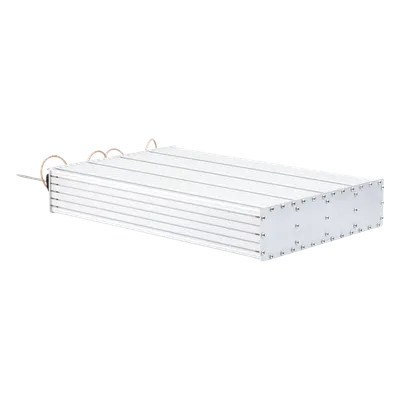

El SINCLAIR Q2220-E es un duplexer de cuatro cavidades para sistemas de radio VHF que operan entre 138 y 174 MHz. Su filtrado pasa banda de 1/4 de onda y rechazo de banda permite transmitir y recibir mediante una sola antena, con una separación TX-RX de 500 kHz. Ofrece un aislamiento mínimo de 70 dB entre los puertos de transmisión y recepción y admite hasta 350 W. Cuenta con conectores N hembra, conductores internos de cobre y bronce bañados en plata y operación en temperaturas de -40 °C a +60 °C.
¿Para qué sirve?
Se instala en sistemas de radiocomunicación VHF que necesitan compartir una antena para transmisión y recepción. Puede ser útil en proyectos con canales cercanos o con interferencia electromagnética, donde el filtrado ayuda a reducir la intermodulación, la desensibilización del receptor y la radiación de señales espurias.
¿Cómo se compara?
Frente a duplexers con menos cavidades o menor aislamiento, el Q2220-E ofrece cuatro cavidades y un aislamiento mínimo de 70 dB, además de admitir hasta 350 W. Su rango de 138 a 174 MHz y separación TX-RX de 500 kHz permiten evaluarlo para sistemas VHF que requieren operar con una sola antena.
Preguntas frecuentes
¿En qué rango de frecuencia opera el SINCLAIR Q2220-E?
Opera en el rango VHF de 138 a 174 MHz.
¿Qué separación de frecuencia requiere entre transmisión y recepción?
La separación TX-RX indicada es de 500 kHz.
¿Qué potencia máxima admite?
Admite una potencia máxima de 350 W.
¿Qué tipo de conectores tiene?
Cuenta con conectores N hembra.
¿Se puede instalar en ambientes con temperaturas extremas?
Su rango de temperatura de operación indicado va de -40 °C a +60 °C.
Datos del producto
- Modelo
- Q2220-E
- ID de producto
- 26796
- Marca
- SINCLAIR
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 11 × 77 × 48 cm
- Peso
- 6.81 kg
