Descripción

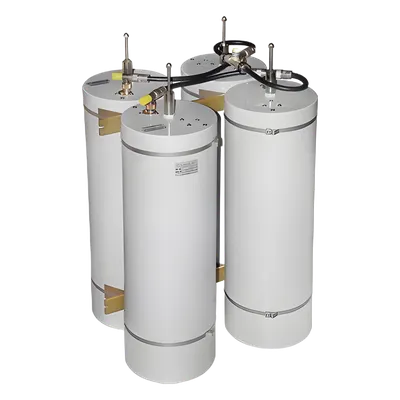

El duplexer pasa-banda-rechazo de banda está diseñado para operación en estaciones base, permitiendo la operación simultánea de transmisor y receptor a través de una sola antena. Su arquitectura de 4 cavidades de 8 pulgadas de diámetro garantiza aislamiento superior de 80 dB con separación mínima de 500 kHz entre frecuencias TX/RX. La construcción con placa superior de aluminio de ¼ pulgada y conductores exteriores con soldadura completa asegura estabilidad mecánica y eléctrica en condiciones de uso continuo. El formato 19' rack mount facilita su integración en infraestructuras de telecomunicaciones existentes. Características Principales Aislamiento de 80 dB a ±500 kHz para operación simultánea limpia Pérdida por inserción mínima de 1.5 dB optimiza eficiencia de potencia Construcción robusta con placa superior de aluminio de ¼ pulgada Operación en temperaturas extremas de -30°C a +70°C Diseño compacto 19' rack mount para integración en gabinetes estándar Conductores exteriores de aluminio con soldadura completa para durabilidad Especificaciones Técnicas Eléctricas Frecuencia de operación: 148-174 MHz Cavidades: 4 (8' diámetro) Separación de frecuencia mínima: 500 kHz Pérdida por inserción: 1.5 dB (TX/RX a antena) Potencia máxima: 350 watts Aislamiento: 80 dB a ±500 kHz VSWR máximo: 1.5:1 Rechazo de ruido TX: 80 dB a ±500 kHz Ambientales Temperatura de operación: -30°C a +70°C Mecánicas Montaje: 19' rack mount Conectores: N hembra (opcional UHF hembra) Acabado: Pintura acrílica color gris Peso: 15 kg (33 lb) Dimensiones: 710 x 483 x 430 mm (28' x 19' x 17') Material: Placa superior de aluminio de ¼ pulgada Construcción: Conductores exteriores de aluminio con soldadura completa
Datos del producto
- Modelo
- TPRD-1584
- ID de producto
- 33337
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de se?ales
- Peso
- 24 kg
