Descripción

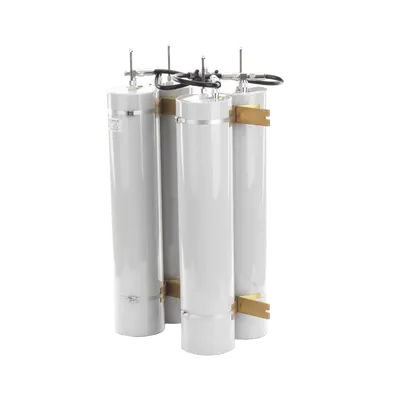

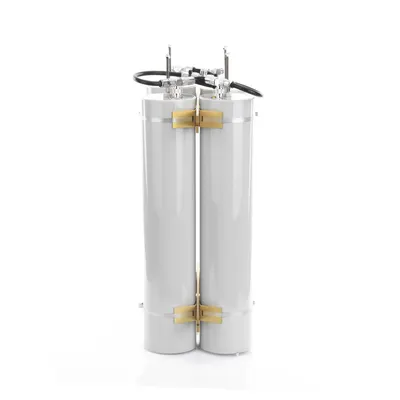

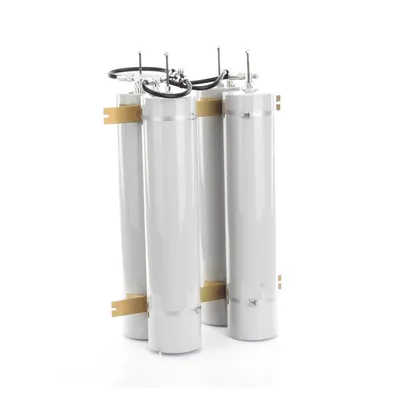

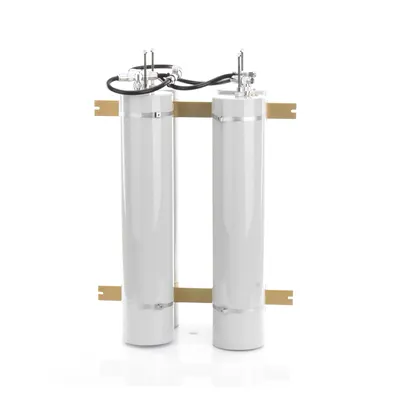

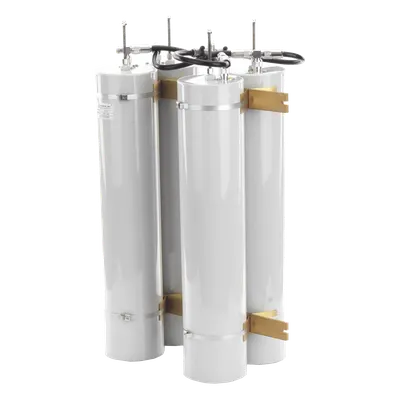

Duplexer pasabanda-rechazo de banda diseñado para sistemas de radio VHF en el rango de 144-174 MHz. Integra 4 cavidades de 5 pulgadas de diámetro que proporcionan aislamiento superior de 77 dB con separación mínima de 600 kHz entre canales TX-RX. Su construcción robusta permite operación continua con potencias de hasta 350 watts, ideal para repetidoras y estaciones base de alta demanda. El diseño optimizado mantiene pérdidas por inserción de solo 1.5 dB, preservando la eficiencia energética del sistema de transmisión. Características principales Operación continua en entornos exigentes Aislamiento de 77 dB para mínima interferencia Montaje en rack de 19 pulgadas estándar Rango térmico -30°C a +70°C para exteriores VSWR máximo 1.5:1 para óptima eficiencia Supresión bidireccional TX-RX de 77 dB Especificaciones técnicas Eléctricas Rango de sintonización: 144-174 MHz Separación TX-RX (mín.): 600 kHz Potencia máxima de entrada: 350 W VSWR (máx.): 1.5:1 Pérdida por inserción (TX/RX a ant.): 1.5 dB Aislamiento RX en frecuencia TX: 77 dB a 600 kHz Supresión de ruido TX en frecuencia RX: 77 dB a 600 kHz Rango de temperatura: -30°C a +70°C Mecánicas Cantidad de cavidades: 4 (5' de diámetro) Dimensiones (A x An x F): 711 x 483 x 280 mm Dimensiones con sintonizador: 28 x 19 x 11 pulgadas (71.1 x 48 x 28 cm) Peso: 8.6 kg Montaje: Rack de 19' o montaje independiente Conectores: N hembras
Datos del producto
- Modelo
- TPRD-1554
- ID de producto
- 33335
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 48 × 71 × 28 cm
- Peso
- 32.63 kg
