Descripción

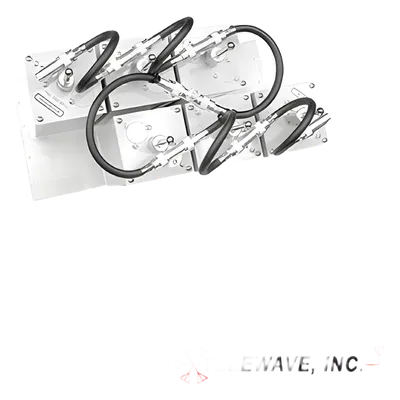

Duplexer pasabanda-rechazo de banda diseñado para sistemas de comunicación VHF profesional e industrial. Integra 6 cavidades extruidas personalizadas de 4 pulgadas (10.16 cm) de alto en formato compacto para montaje en rack estándar de 19 pulgadas (48.3 cm). Ofrece aislamiento de 80 dB con separación mínima de 500 kHz entre transmisión y recepción, permitiendo operación simultánea eficiente en repetidores de radio y sistemas de comunicaciones críticas. Construcción robusta para operación continua de hasta 350 W en entornos industriales con temperaturas extremas. Características Principales Diseño compacto para montaje en rack 19' (48.3 cm) 6 cavidades extruidas personalizadas de 4' (10.16 cm) de alto Aislamiento de 80 dB a 500 kHz de separación TX-RX Pérdida de inserción ≤ 2.5 dB Rango de frecuencia 148-174 MHz Potencia máxima de 350 W VSWR máximo 1.5:1 Rango de temperatura operativa -30°C a +70°C Conectores N hembra (opción UHF hembra) Acabado en esmalte acrílico resistente Aplicaciones Sistemas de comunicación VHF Repetidores de radio Sistemas de radio profesional Comunicaciones industriales Especificaciones Técnicas Eléctricas Rango de frecuencia 148-174 MHz Separación TX-RX (mín.) 500 kHz Potencia máxima 350 W Pérdida por inserción ≤ 2.5 dB Aislamiento 80 dB @ 500 kHz VSWR (máx.) 1.5:1 Rango de temperatura -30°C a +70°C Mecánicas Montaje Rack 19' (48.3 cm) Dimensiones (An x Al x Pr) 483 x 222 x 381 mm Dimensiones (pulgadas) 19' x 8.75' x 15' Conectores N hembra / UHF hembra Acabado Esmalte acrílico Peso 16.3 kg (36 lbs) Configuración de Cavidades 6 cavidades extruidas personalizadas de 4' (10.16 cm) de alto por lado — diseño optimizado para máxima selectividad en separación de 500 kHz con mínima pérdida de inserción.
Datos del producto
- Modelo
- TPRD-1546C
- ID de producto
- 33334
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de se?ales
- Peso
- 16.5 kg
