Descripción

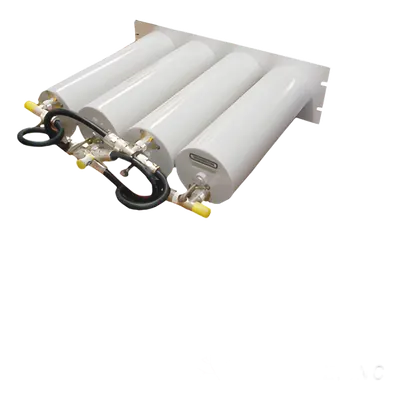

Duplexer compacto pasa-banda/rechazo de banda diseñado para operación simultánea de transmisor y receptor en una antena común dentro del rango de 148-174 MHz. Construcción con cuatro cavidades plegadas de 4' de diámetro que proporcionan aislamiento de 80 dB con una separación mínima de 2 MHz entre canales TX-RX. La técnica especial de fabricación incluye placas superiores de aluminio de ¼', conductores exteriores totalmente soldados y tuners de plata con roscas Invar para máxima estabilidad térmica y eléctrica. Equipado para montaje horizontal en rack de 19' con conectores N hembra estándar. Características Principales Operación simultánea TX/RX en antena común Rechazo de banda de 80 dB a 2 MHz de separación Cavidades plegadas con soldadura total exterior Tuners de plata con roscas Invar para estabilidad térmica Acabado en esmalte acrílico gris para resistencia ambiental Rango térmico operativo -30°C a +60°C Especificaciones Técnicas Eléctricas Rango de frecuencia 148-174 MHz Cavidades 4 (4' diámetro) Separación TX-RX (mín.) 2 MHz Pérdida por inserción 1.0 dB Aislamiento 80 dB @ 2 MHz VSWR (máx.) 1.5:1 Potencia 350 W Mecánicas Montaje 19' rack mount Dimensiones (Al x An x Fo) 133 x 483 x 432 mm Peso 6.8 kg Conectores N hembra Acabado Gray acrylic enamel Ambientales y Construcción Rango de temperatura -30°C a +60°C Cavidades Plegadas 4' Placas superiores Aluminio ¼' Conductores exteriores Totalmente soldados Tuners Plata con roscas Invar Nota de diseño: Los espaciadores TWX-5 están disponibles para configuraciones de montaje específicas.
Datos del producto
- Modelo
- TPRD-1544F
- ID de producto
- 33333
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de se?ales
- Peso
- 6.2 kg
