Descripción

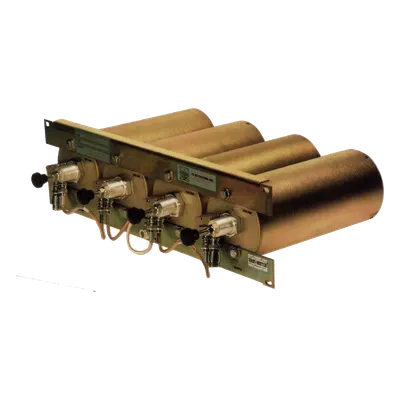

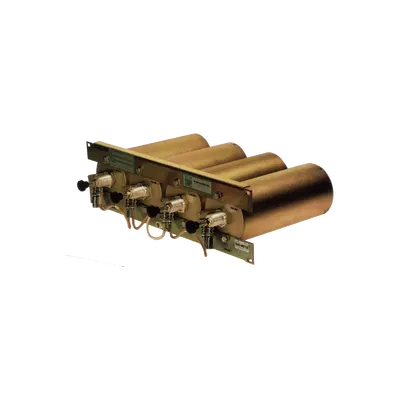

Duplexer pasabanda-rechazo de banda diseñado para operación en UHF con tecnología vari-notch (pseudo-pasabanda) que permite compartir una antena entre transmisión y recepción con aislamiento efectivo. Equipado con cuatro cavidades de 4' (102 mm) de diámetro, ofrece un rendimiento excepcional con pérdidas mínimas y alta selectividad. Su construcción robusta soporta condiciones ambientales extremas, operando de manera confiable en un amplio rango de temperaturas. Características Principales Diseño vari-notch (pseudo-pasabanda) optimizado para rendimiento superior en UHF Permite compartir antena entre TX y RX con aislamiento efectivo de 100 dB Construcción robusta con cavidades de alta calidad de 4' (102 mm) de diámetro Circuito modificable mediante ensamblajes de conversión opcionales Opciones de montaje en rack 19' (482.6 mm) estándar o en configuración reversa Operación confiable en rango de temperatura de -40°C a +80°C Especificaciones Técnicas Eléctricas Rango de frecuencia: 442-450 MHz Tipo de circuito: Vari-notch (pseudo-pasabanda) Potencia: 350 W Separación mínima TX-RX: 5 MHz Pérdida por inserción: 0.6 dB Aislamiento: 100 dB VSWR máximo: 1.3:1 Impedancia: 50 Ω Mecánicas Número de cavidades: 4 Tamaño de cavidad: 4' (102 mm) de diámetro Tipo de montaje: Rack 19' (482.6 mm) estándar Dimensiones: 5.25' (133.4 mm) altura × 19' (482.6 mm) ancho × +3'/-9' (76.2 mm / -228.6 mm) profundidad Peso: 14 lb (6.35 kg) Conector: N hembra Ambientales Temperatura de operación: -40°C a +80°C Configuración de montaje: Estándar o reverso
Datos del producto
- Modelo
- 28-66-02A
- ID de producto
- 3886
- Marca
- BIRD TECHNOLOGIES
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 19 × 41 × 54 cm
- Peso
- 6.5 kg
