Descripción

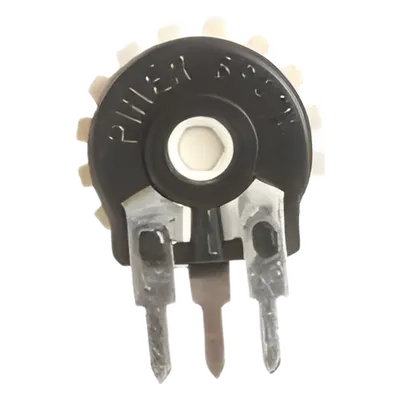

Potenciómetro de precisión de 50 kOhm diseñado para integración en wattmetros direccionales Thrueline de banda ancha serie 4304A. Construido con elemento resistivo cermet (cerámica-metal) que garantiza estabilidad térmica y bajo coeficiente de temperatura en condiciones de RF. La rotación mecánica de 265° ±5% permite ajustes finos de calibración en instrumentos de medición de potencia. Su encapsulado sellado contra polvo y rango operativo extendido de -40°C a +90°C lo hacen apto para entornos de telecomunicaciones, broadcast y laboratorios de pruebas de RF donde la precisión y durabilidad son críticas. Características Generales • Resistencia variable: 50 kOhm • Rotación mecánica: 265° ± 5% • Elemento resistivo: cermet (cerámica y metal) • Potencia nominal: 0.50 W (lineal) • Voltaje máximo de operación: 250 VCC (lineal) • Temperatura de operación: -40°C a +90°C • Vida útil: hasta 100,000 ciclos mecánicos • Tolerancia: ± 20%, ± 30% • Conicidad: lineal • Resistencia residual: consultar disponibilidad • Ruido equivalente: consultar disponibilidad • Potencia nominal a 50°C: 0.25 W (lineal), 0.12 W (no lineal) • Voltaje máximo: 125 VCC (no lineal) Especificaciones Mecánicas Diámetro: 15 mm Posición: vertical Rotación mecánica: 265° ± 5% Material: substrato de aluminio Ensamble: sellado contra polvo Torque: 0.5 a 2.5 Ncm (0.7 a 3.4 in-oz) Vida útil: hasta 100,000 ciclos Especificaciones Eléctricas Resistencia: 50 kOhm Tolerancia: ± 20%, ± 30% Conicidad: lineal Resistencia residual: consultar disponibilidad Ruido equivalente: consultar disponibilidad Voltaje máximo: 250 VCC (lineal), 125 VCC (no lineal) Potencia nominal: 0.50 W (lineal) Potencia nominal a 50°C: 0.25 W (lineal), 0.12 W (no lineal) Condiciones Ambientales Temperatura de operación: -40°C a +90°C Elemento resistivo: cermet (cerámica y metal) Protección: sellado contra polvo Aplicación: wattmetro direccional Thrueline 4304A
Datos del producto
- Modelo
- 5180-92
- ID de producto
- 6492
- Marca
- BIRD TECHNOLOGIES
- Categoría
- Radiocomunicación
- Clave SAT
- 43202200 · Subconjuntos para dispositivos electrónicos
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 0.01 kg
