Descripción

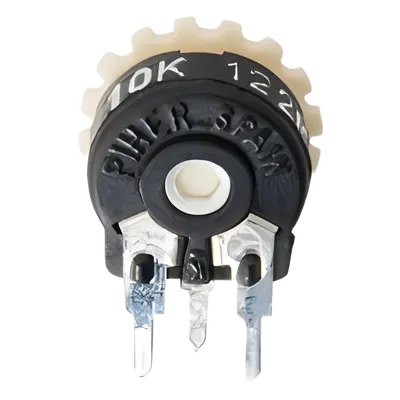

Potenciómetro de precisión de 10 kOhm en posición vertical, diseñado para aplicaciones de medición RF en wattmetros direccionales thrueline de banda ancha. Construido con elemento resistivo cermet (cerámica-metal) que garantiza estabilidad térmica y bajo coeficiente de temperatura en condiciones de operación exigentes. La rotación mecánica de 265° ±5% con torque ajustable entre 0.5 y 2.5 Ncm permite ajustes finos en equipos de prueba y medición. Su encapsulado sellado IP54 y rango térmico extendido de -40°C a +90°C lo hacen apto para instalaciones en exteriores e industria. El substrato de aluminio proporciona disipación térmica eficiente para mantener la estabilidad de la resistencia nominal de 0.50W en operación lineal. Características Generales • Resistencia variable: 10 kOhm, posición vertical • Elemento resistivo cermet (cerámica y metal) • Rotación mecánica: 265° ±5% • Torque ajustable: 0.5 a 2.5 Ncm (0.7 a 3.4 in-oz) • Vida mecánica: hasta 100,000 ciclos • Potencia nominal: 0.50W (lineal) / 0.25W (lineal) / 0.12W (no lineal) • Voltaje máximo: 250 VCC (lineal) / 125 VCC (no lineal) • Tolerancia: ±20% (hasta ±30% disponible a solicitud) • Temperatura de operación: -40°C a +90°C • Protección IP54 contra polvo y salpicaduras • Detentes mecánicos disponibles (configuración a solicitud) • Material: substrato de aluminio, diámetro 15 mm Desempeño Resistencia: 10 kOhm Tolerancia: ±20% Potencia nominal: 0.50W (lin) Voltaje máximo: 250 VCC Rotación: 265° ±5% Torque: 0.5-2.5 Ncm Vida mecánica: 100k ciclos Detentes: a solicitud Físicas / Eléctricas Posición: vertical Diámetro: 15 mm Material: aluminio Elemento: cermet Ensamble: sellado IP54 Temperatura: -40°C a +90°C Potencia alt.: 0.25W (lin) / 0.12W (no lin) Contenido del Paquete Potenciómetro 10 kOhm Configuración estándar
Datos del producto
- Modelo
- 5180-96
- ID de producto
- 6497
- Marca
- BIRD TECHNOLOGIES
- Categoría
- Radiocomunicación
- Clave SAT
- 32121603 · Resistores o varistores variables
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 0.01 kg
