Descripción

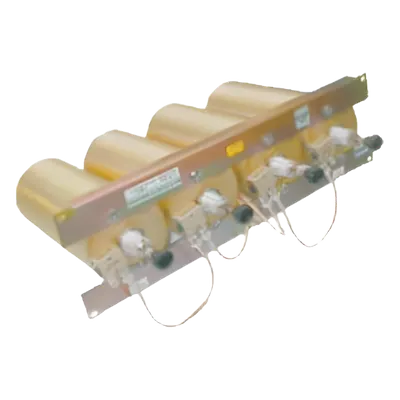

Este duplexer pasabanda-rechazo de banda opera en el rango de 406-430 MHz con una configuración de 4 cavidades (2 y 2) de 4' (101.6 mm) de diámetro, diseñado para aplicaciones profesionales que requieren alta selectividad en espacios reducidos. Su capacidad de potencia de 250 W de entrada RF, combinada con una pérdida por inserción de solo 0.6 dB y un aislamiento de 100 dB, garantiza un rendimiento óptimo en sistemas de comunicación críticos. La tecnología Vari-Notch permite maximizar el aislamiento entre puertos TX-RX con una separación mínima de 5 MHz, mientras que su factor de voltaje de onda estacionaria (VSWR) de 1.3:1 asegura una transferencia de energía eficiente. Características Principales Tecnología Vari-Notch para optimización de aislamiento 4 cavidades de 4' (101.6 mm) de diámetro en configuración 2+2 Capacidad de potencia RF de 250 W Pérdida por inserción de 0.6 dB Aislamiento de 100 dB VSWR: 1.3:1 Conectores BNC hembra estándar con adaptadores BNC macho a N hembra incluidos Diseño compacto para montaje en rack 19' (482.6 mm) Rango de temperatura operativa: -40°C a +80°C Ideal para espacios reducidos con excelente costo-beneficio Especificaciones Técnicas Rango de Frecuencia 406-430 MHz Separación Mínima TX-RX 5 MHz Potencia Máxima 250 W Pérdida por Inserción 0.6 dB Aislamiento 100 dB VSWR 1.3:1 Cavidades 4 (2+2) 4' (101.6 mm) diámetro Conectores BNC Hembra Adaptadores BNC macho a N hembra incluidos Dimensiones 5.25' x 12' 133.4 x 305 mm (alto x fondo) Montaje Rack 19' 482.6 mm estándar Temperatura Operativa -40°C a +80°C Tecnología Vari-Notch Optimización de aislamiento Aplicaciones Recomendadas Este equipo está especialmente diseñado para instalaciones en espacios reducidos donde se requiere el máximo rendimiento con el mejor costo-beneficio. Su formato compacto para rack 19' lo hace ideal para centros de comunicaciones, estaciones base de radio, sistemas de seguridad pública y cualquier infraestructura crítica que opere en la banda de 406-430 MHz.
Datos del producto
- Modelo
- 28-65-02A
- ID de producto
- 3884
- Marca
- BIRD TECHNOLOGIES
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
