Descripción

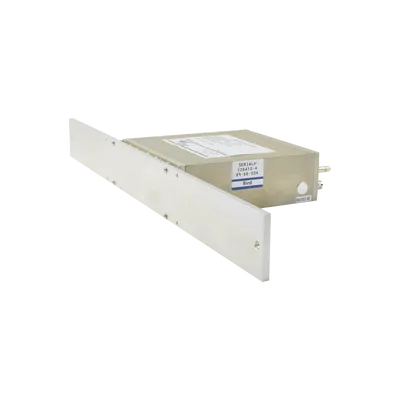

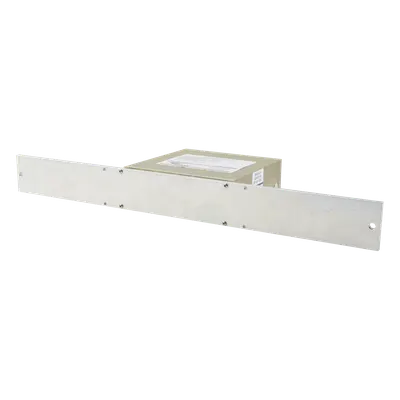

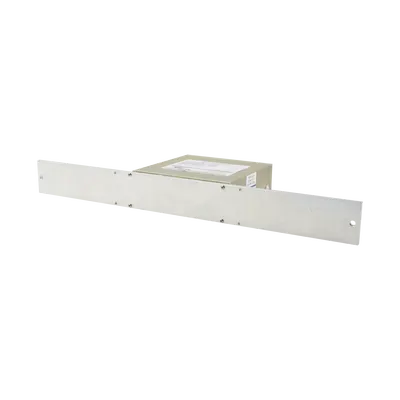

Este filtro preselector Tx/Rx opera en la banda de 430-450 MHz con un ancho de banda de 1 MHz, diseñado para aplicaciones de recepción crítica en entornos con múltiples transmisores. Su arquitectura de 3 cavidades de 2 pulgadas (51 mm) proporciona una selectividad de 40 dB a ±5 MHz, eliminando eficazmente señales interferentes adyacentes. La compensación de temperatura integrada garantiza un rendimiento consistente en rangos operativos extremos de -30°C a +60°C, mientras que su diseño modular permite intervenciones de mantenimiento sin complicaciones. Características principales Preselector para sistemas de múltiples receptores con filtrado de señal en entornos de múltiples transmisores Selectividad superior: 40 dB de aislamiento a ±5 MHz Pérdida por inserción típica de 2.7 dB, menor que modelos de 4 cavidades 3 cavidades de 2 pulgadas con compensación de temperatura integrada Diseño modular para mantenimiento simplificado Conectores BNC hembra para conexión RF segura Montaje en rack 19' EIA para instalación estándar en infraestructura de telecomunicaciones Especificaciones técnicas Eléctricas Rango de frecuencia 430-450 MHz Ancho de banda 1 MHz Selectividad 40 dB @ ±5 MHz Pérdida por inserción 2.7 dB (típica) Pérdida por retorno 17 dB (1.3:1 VSWR) Potencia RF Solo recepción (RX) Mecánicas y ambientales Cavidades 3 × 2 in (51 mm) Conectores BNC hembra Montaje Rack 19' EIA Dimensiones 51 × 483 × 203 mm Peso de envío 1.4 kg Temperatura -30°C a +60°C Aplicaciones típicas Preselector para sistemas de múltiples receptores · Filtrado de señal en entornos de múltiples transmisores · Infraestructura de comunicaciones críticas donde la selectividad y el rechazo de interferencias son prioritarios Ventajas de diseño Compensación de temperatura para estabilidad en cualquier condición ambiental · Diseño modular que facilita el mantenimiento sin requerir herramientas especializadas · Menor pérdida por inserción que modelos de 4 cavidades con selectividad comparable · Mayor selectividad que modelos de cavidad única en el mismo rango de frecuencia
Datos del producto
- Modelo
- 89-66-02A
- ID de producto
- 159178
- Marca
- BIRD TECHNOLOGIES
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 22 × 53 × 36 cm
- Peso
- 2.74 kg
