Descripción

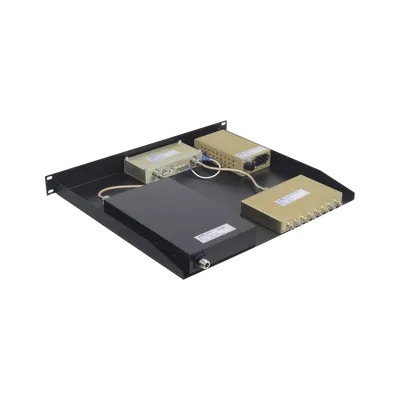

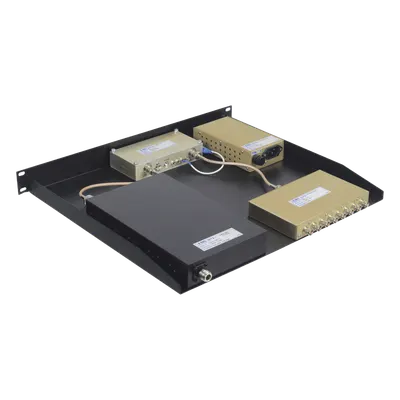

Multiacoplador y preselector diseñado para sistemas de comunicación en la banda UHF de 440-512 MHz. Integra ocho canales con resonadores de alta selectividad y un amplificador de bajo ruido que optimiza la recepción de señales débiles. Su configuración en formato de 1 unidad de rack permite una instalación eficiente en centros de control y salas de equipamiento crítico. El equipo combina filtrado pasivo con amplificación activa para mantener la integridad del espectro en entornos con alta densidad de señales. Características principales Filtrado multicanal con 5 resonadores por canal para alta selectividad Ancho de banda ajustable de 3-10 MHz según requerimiento del sistema Amplificador epitaxial de alto rendimiento con ganancia de +20 dB Figura de ruido del sistema típica de 2.5 dB preservando sensibilidad Conectores N/BNC hembras en panel frontal negro para fácil cableado Operación robusta en rango de temperatura industrial -30°C a +60°C Especificaciones técnicas Frecuencia y Canales Rango: 440-512 MHz Canales: 8 (configurable 5-8) Resonadores: 5 por canal Ancho de banda: 3-10 MHz ajustable Rendimiento RF Aislamiento RX-RX: +23 dB Impedancia: 50 Ω VSWR máx. @ resonancia: 1.25:1 NF del sistema (típico): 2.5 dB Amplificador Tipo: Epitaxial (EPHEMPT) Ganancia: +20 dB Figura de ruido: 0.5 dB IP3: +37 dBm Compresión 1 dB: +22 dBm Alimentación Voltaje sistema: 115 VCA Polarización amplificador: 13.6 VCC Consumo amplificador: 250 mA Mecánico y Ambiental Formato: 1 UR / Rack 19 in Dimensiones: 45 x 482 x 381 mm (1.8 x 19 x 15 in) Temperatura: -30°C a +60°C Acabado: Panel negro Conectividad Entrada/Salida: N hembra / BNC hembra Ubicación: Panel frontal
Datos del producto
- Modelo
- 25108-1/1RU
- ID de producto
- 153417
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
