Descripción

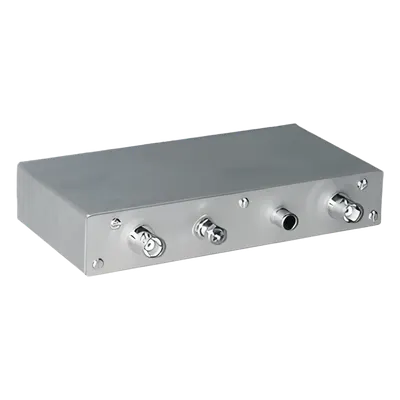

Preamplificador de recepción con ganancia variable de 0 a 30 dB diseñado para aplicaciones profesionales en el rango de 40-512 MHz. Su arquitectura bipolar con diodo PIN permite ajuste preciso de ganancia manteniendo un nivel de ruido excepcionalmente bajo de 2.8 dB, preservando la sensibilidad del sistema receptor. El punto de compresión 1 dB de +21 dBm garantiza señal estable incluso ante niveles de entrada elevados, mientras que su excelente tercer orden de intermodulación (3OIP) minimiza distorsiones en entornos con múltiples portadoras. Construido para operar en condiciones ambientales adversas desde -30°C hasta +60°C. Características Principales Ganancia variable ajustable 0-30 dB mediante diodo PIN Cobertura de frecuencia 40-512 MHz (VHF/UHF) Bajo nivel de ruido: 2.8 dB típico Alto punto de compresión 1 dB: +21 dBm Excelente 3OIP para rechazo de intermodulación VSWR optimizado: 1.2:1 entrada / 1.6:1 salida Diseño compacto para instalación en espacios reducidos Operación en temperaturas -30°C a +60°C Especificaciones Técnicas Eléctricas Tipo: Bipolar Ganancia @ 40 MHz: 35 dB Ganancia @ 150 MHz: 35 dB Ganancia @ 220 MHz: 34 dB Ganancia @ 380 MHz: 31 dB Ganancia @ 450 MHz: 30 dB Ganancia @ 512 MHz: 29 dB Ruido: 2.8 dB Compresión 1 dB: +21 dBm Ajuste de ganancia: Diodo PIN VSWR entrada: 1.2:1 VSWR salida: 1.6:1 Alimentación: 13.6 VDC @ 200 mA Mecánicas Acabado: Negro Dimensiones: 25 x 152 x 76 mm (1' x 6' x 3') Peso neto: 0.5 kg (1 lb) Peso de envío: 0.9 kg (2 lb) Ambientales Temperatura operativa: -30°C a +60°C (-22°F a 140°F)
Datos del producto
- Modelo
- 20-43-16/2A
- ID de producto
- 2939
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 32101500 · Conjuntos de circuitos y componentes de radiofrecuencia (RF)
- Peso
- 0.27 kg
