Descripción

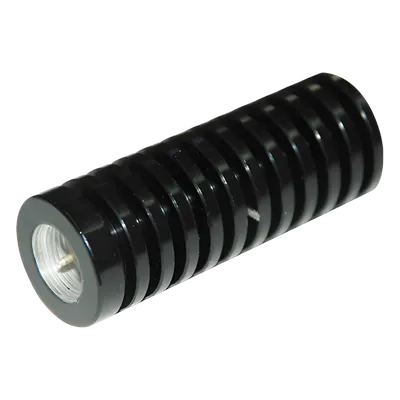

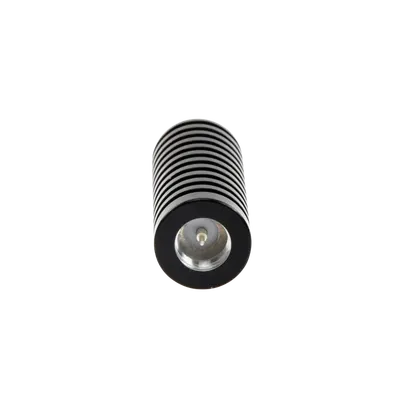

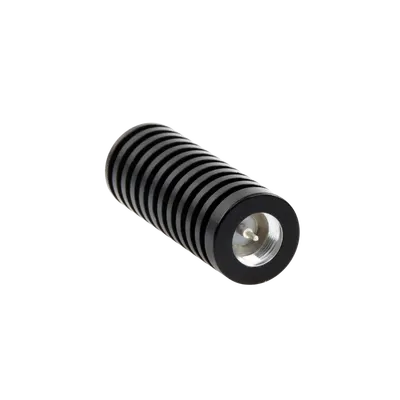

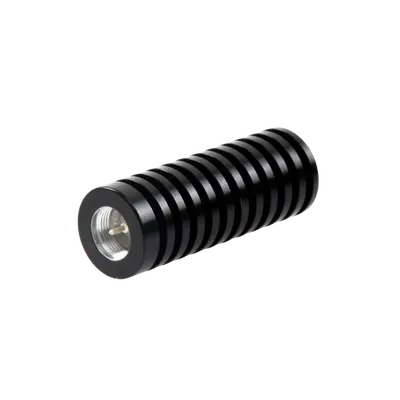

Carga fantasma de 50 ohmios diseñada para aplicaciones de prueba y medición RF en circuitos de comunicación. Ofrece coincidencia de impedancia estable en toda la banda de operación desde DC hasta 1000 MHz, con capacidad de disipación térmica mediante disipador de aluminio integrado. Su conector N macho permite conexión directa a equipos de prueba y sistemas de radiofrecuencia. La construcción con acabado anodizado negro proporciona resistencia a condiciones de laboratorio y campo. Soporta picos de potencia de hasta 60 watts durante 10 segundos con retorno mínimo de 26 dB. Características principales Coincidencia de 50 ohmios en aplicaciones DC-1000 MHz Pérdida por retorno de 26 dB hasta 1 GHz Gran área superficial para disipación térmica adecuada Conector RF tipo N macho Acabado anodizado en negro Disipador de temperatura en aluminio Especificaciones técnicas Eléctricas Banda de frecuencia: DC - 1000 MHz Potencia de entrada (máx.): 60 W Pérdida por retorno (mín.): 26 dB Impedancia (nom.): 50 Ω Mecánicas Tipo de conector RF: N macho Acabado: Anodizado en negro Disipador de temperatura: Aluminio Dimensiones (alto x ancho): 76 x 25 mm (2.99 x 0.98 pulgadas) Peso neto: 0.1 kg Peso de envío: 0.5 kg Ambientales Temperatura de operación: -30 °C a +60 °C Temperatura de almacenamiento: -40 °C a +100 °C Humedad de operación: 90% sin condensación Aplicaciones Pruebas y medición RF Circuitos de prueba
Datos del producto
- Modelo
- 1640
- ID de producto
- 2528
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 43221700 · Equipo fijo de red y componentes
- Medidas (alto × largo × ancho)
- 3 × 10 × 3 cm
- Peso
- 0.25 kg
