Descripción

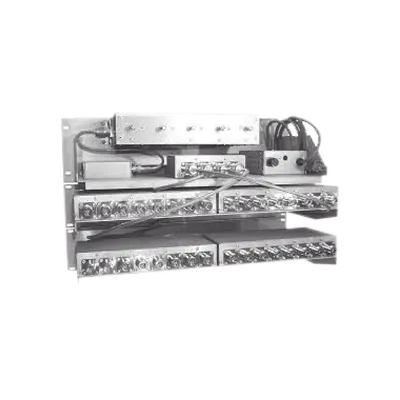

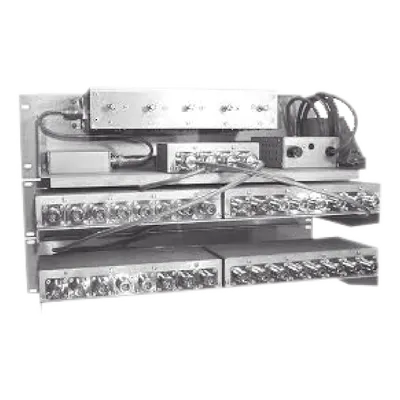

Multiacoplador con preselector diseñado para operación en banda ultra alta de 300-512 MHz, ideal para sistemas de comunicación crítica que requieren filtrado selectivo y amplificación de señal. Integra 5 resonadores para lograr un ancho de banda ajustable de 3-10 MHz con capacidad de sintonizar entre 25 y 32 canales. La arquitectura con amplificador E-pHEMT garantiza baja figura de ruido y alta linealidad, manteniendo la integridad de señal en entornos con alta densidad espectral. Compatible con alimentación dual 115 Vca o 13.6 Vcc para flexibilidad de despliegue en instalaciones fijas o móviles. Características principales Preselector con 5 resonadores para selectividad mejorada 25-32 canales ajustables dentro del rango de operación Aislamiento RX-RX de +23 dB que minimiza interferencias entre receptores Amplificador E-pHEMT con ganancia de +20 dB y figura de ruido de 3.0 dB Excelente linealidad: IP3 de +42 dBm y compresión a 1 dB de +21 dBm Alimentación dual: 115 Vca o 13.6 Vcc con consumo de 200 mA Conectores N hembra estándar para entrada y salida Operación en temperaturas de -30°C a +60°C Especificaciones técnicas RF y Frecuencia Rango de frecuencia 300-512 MHz Número de canales 25-32 ajustables Ancho de banda 3-10 MHz Número de resonadores 5 Aislamiento RX-RX +23 dB Impedancia nominal 50 Ω VSWR máx. @ resonancia 1.25:1 Amplificador Tipo de amplificador E-pHEMT Ganancia +20 dB Figura de ruido 3.0 dB IP3 (3er orden) +42 dBm Compresión a 1 dB +21 dBm Voltaje de polarización 13.6 Vcc Consumo de corriente 200 mA Sistema y Mecánico Voltaje del sistema 115 Vca NF del sistema (típico) 5 dB Conectores (entrada/salida) N hembra / N hembra Dimensiones (Al x An x Fo) 312 x 483 x 254 mm (1.02 x 1.58 x 0.83 ft) Peso para empaque 10 kg Rango de temperatura -30°C a +60°C
Datos del producto
- Modelo
- 25132-0/P5
- ID de producto
- 3630
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
