Descripción

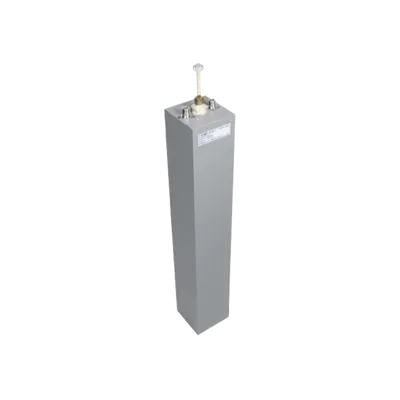

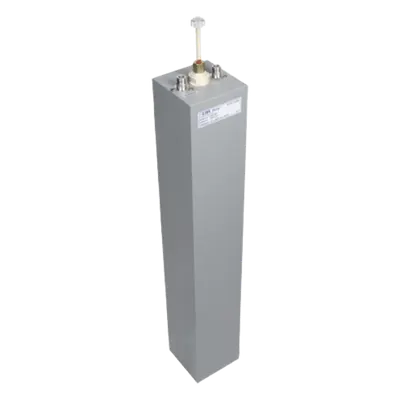

Filtro Cavidad Pasabanda 144-190 MHz Este filtro pasabanda de cavidad con diseño de un cuarto de onda está optimizado para aplicaciones en el rango de 144-190 MHz, ofreciendo una solución robusta para mitigar interferencias, intermodulación y desensibilización en sistemas de comunicación críticos. Su arquitectura interna con conductores de cobre/bronce con baño de plata garantiza excelente conductividad eléctrica y durabilidad operativa. Con una capacidad de potencia de 150W y pérdida de inserción controlada entre 0.5 y 3 dB, resulta ideal para despliegues en áreas con alta densidad de señales y competencia espectral. La eliminación de radiación de espurias protege la integridad de las transmisiones adyacentes, preservando la calidad del enlace de radiofrecuencia. Características Principales Diseño de 1/4 de onda para reducción efectiva de interferencias e intermodulación Conductores internos de cobre/bronce con baño de plata para máxima eficiencia Eliminación de radiación de espurias que comprometen canales adyacentes Recomendado para zonas con alta interferencia electromagnética Conectores N hembra para compatibilidad estándar en infraestructura RF Construcción compacta que facilita integración en gabinetes y torres Especificaciones Técnicas Eléctricas Rango de frecuencia 144-190 MHz Impedancia 50 Ω Potencia máxima 150 W Pérdida por inserción 0.5-3 dB VSWR 1.5:1 o mejor Longitud eléctrica 1/4 λ Mecánicas Dimensiones (Ø x ancho) 4' x 4' (102 x 102 mm) Altura 26' - 32.5' (661 - 826 mm) Conectores N hembra Temperatura de operación -30°C a +60°C Peso 12 lbs (6.5 kg) Materiales Constructivos Conductores internos fabricados en cobre/bronce con baño de plata, proporcionando resistencia a la corrosión y conductividad superior para minimizar pérdidas por calentamiento en operación continua a potencias elevadas.
Datos del producto
- Modelo
- 6454/SBC
- ID de producto
- 143450
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 66 × 10 × 10 cm
- Peso
- 6.5 kg
