¿Qué es?

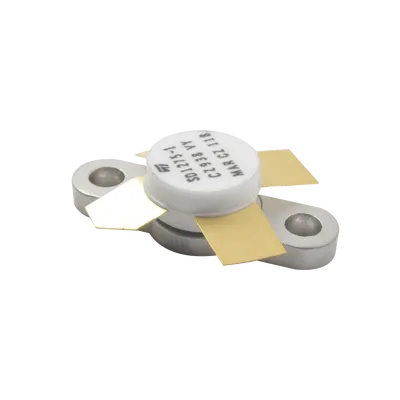

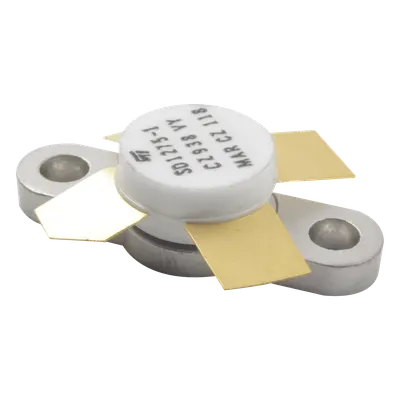

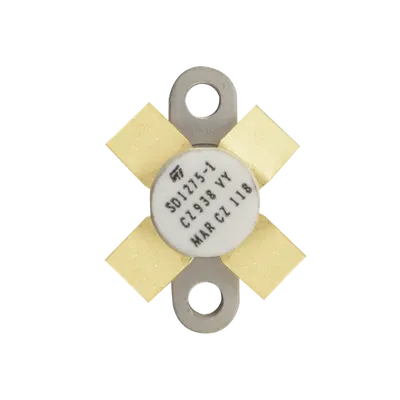

El TPL COMMUNICATIONS B2-223 es un transistor bipolar NPN para aplicaciones de radiofrecuencia en la banda VHF. Está diseñado para operar a 160 MHz y 13.6 Vcc, con configuración de emisor común. En las condiciones indicadas para su operación, entrega 40 W de potencia de salida con 5 W de excitación y presenta una ganancia de potencia de 9 dB. También cuenta con una impedancia de entrada caracterizada de 1.0 + j0.4 a 160 MHz; considera estos datos al diseñar la etapa de acoplamiento y el manejo térmico del circuito.
¿Para qué sirve?
Se utiliza en el diseño o mantenimiento de etapas de amplificación de radiofrecuencia para comunicaciones VHF, por ejemplo, en equipos y sistemas profesionales que operan alrededor de 160 MHz. Su integración requiere un circuito compatible con sus condiciones eléctricas y térmicas.
¿Cómo se compara?
A diferencia de transistores de propósito general, el B2-223 está especificado para operación de radiofrecuencia VHF a 160 MHz y ofrece parámetros de salida e impedancia indicados para esa frecuencia. Es una opción a considerar frente a otros componentes RF según la frecuencia, potencia, alimentación y condiciones de acoplamiento requeridas en el diseño.
Preguntas frecuentes
¿En qué frecuencia opera el TPL COMMUNICATIONS B2-223?
Está diseñado para aplicaciones VHF y sus datos de potencia se especifican a 160 MHz.
¿Qué potencia de salida ofrece?
La ficha indica 40 W con 5 W de excitación y una alimentación de 13.6 Vcc, bajo las condiciones especificadas.
¿Qué configuración utiliza este transistor?
Es un transistor bipolar NPN con configuración de emisor común.
¿Qué debo considerar al integrarlo en un circuito?
Verifica que la frecuencia de operación, la alimentación, la excitación, el acoplamiento de impedancias y el manejo térmico del diseño sean adecuados para sus especificaciones.
Datos del producto
- Modelo
- B2-223
- ID de producto
- 69899
- Marca
- TPL COMMUNICATIONS
- Categoría
- Radiocomunicación
- Clave SAT
- 32111607 · Transistores bipolares de radiofrecuencia (rf) o darlington
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 0.01 kg
