Descripción

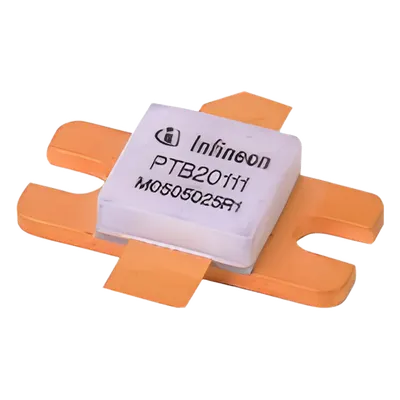

Módulo amplificador de etapa final NPN diseñado para sistemas de comunicación celular en la banda de 860-900 MHz. Proporciona 85 W de potencia de salida con operación en clase AB, ofreciendo un equilibrio entre linealidad y eficiencia térmica del 50%. Su configuración de emisor común permite reemplazo directo de etapas finales existentes sin rediseño de circuito. La tolerancia a desadaptación 10:1 garantiza estabilidad operativa ante variaciones de impedancia de carga, característica crítica en infraestructura de telecomunicaciones móviles. Características Generales Rango de frecuencia: 860-900 MHz Potencia de salida: hasta 85 W Clase de operación: AB Configuración: NPN, emisor común Reemplazo directo para etapa final Diseño compacto y eficiente Especificaciones Eléctricas Tensión de colector: 25 VDC Breakdown voltage C to E: 25-30 V Breakdown voltage C to B: 55-70 V Breakdown voltage E to B: 3.5-5 V DC current gain: 20-100 Especificaciones RF Ganancia: 8.5-9.5 dB Eficiencia: 50% Tolerancia a desadaptación: 10:1 Impedancia: 1.7-0.8 R, -1.6 jX Máximas Calificaciones VCE: 40 VDC VBC: 65 VDC VEB: 4.0 VDC IC: 20 ADC Gráficos de Rendimiento Intermodulación vs. potencia de salida Eficiencia vs. potencia de salida Ganancia vs. frecuencia Potencia vs. tensión de alimentación Aplicaciones Sistemas de comunicación celular Amplificadores de señal
Datos del producto
- Modelo
- PTB-2011-1
- ID de producto
- 26667
- Marca
- TPL COMMUNICATIONS
- Categoría
- Radiocomunicación
- Clave SAT
- 32101600 · Circuitos integrados
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 0.1 kg
