Descripción

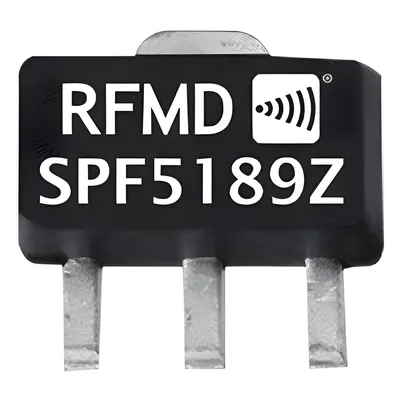

Amplificador lineal de RF diseñado para aplicaciones que exigen amplio espectro de frecuencia, desde 50 MHz hasta 4 GHz. Ofrece una ganancia de 18.7 dB a 0.9 GHz con excepcional figura de ruido de 0.55 dB, garantizando señales limpias en recepción. Su alta linealidad, con punto de intercepto de tercer orden de hasta 39.5 dBm, minimiza distorsiones en sistemas con múltiples portadoras. Opera con alimentación de 5 Vcc y consume únicamente 90 mA típicos, optimizando la eficiencia energética en equipos portátiles o de bajo consumo. El encapsulado SOT-89 facilita su integración en diseños compactos de RF. Características principales Rango de frecuencia: 50 MHz a 4 GHz Ganancia de 18.7 dB a 0.9 GHz Operación con voltaje de 5 Vcc (máx. 5.25 V) Encapsulado SOT-89 para fácil montaje Alta linealidad con OIP3 de 39.5 dBm a 1.96 GHz Bajo consumo de corriente: 90 mA típico Especificaciones técnicas Especificaciones RF Rango de frecuencia 50 MHz – 4 GHz Ganancia a 0.9 GHz 18.7 dB Ganancia a 1.96 GHz 11.3 – 14.3 dB Figura de ruido a 0.9 GHz 0.55 dB Figura de ruido a 1.96 GHz 0.8 – 1.1 dB P1dB a 0.9 GHz 22.4 dBm P1dB a 1.96 GHz 20.7 – 22.7 dBm OIP3 a 0.9 GHz 38.5 dBm OIP3 a 1.96 GHz 36.0 – 39.5 dBm Especificaciones eléctricas Voltaje de operación 5 V (máx. 5.25 V) Corriente de operación 75 – 105 mA Corriente típica 90 mA Corriente máxima 12 mA Mecánicas y montaje Encapsulado SOT-89 Tipo de montaje Superficie (SMD)
Datos del producto
- Modelo
- 772-SPF5189Z
- ID de producto
- 159403
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32101600 · Circuitos integrados
