Descripción

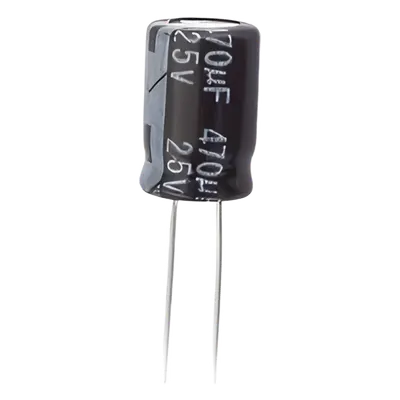

Capacitor electrolítico de aluminio con configuración radial diseñado para aplicaciones de filtrado, acoplamiento y almacenamiento energético en circuitos electrónicos. Ofrece una capacidad nominal de 470 µF con tensión de operación de 25 Vcc, garantizando estabilidad en condiciones térmicas adversas gracias a su rango operativo de -40 °C a +105 °C. Su construcción compacta de 8 mm de diámetro por 15 mm de longitud permite integración en diseños con restricciones de espacio en PCB. La resistencia a altas temperaturas de 2000 horas a 105 °C asegura confiabilidad en equipos de uso continuo. Incluye tolerancia de ±20% y factor de disipación especificado para mantenimiento de parámetros eléctricos en frecuencias de operación típicas. Características Generales Capacidad nominal: 470 µF Tensión nominal: 25 Vcc Tolerancia: ±20% (a 120 Hz, 20 °C) Temperatura de operación: -40 °C a +105 °C Resistencia a altas temperaturas: 2000 horas a 105 °C Configuración de montaje: radial con pitch de 3.5 mm Factor de disipación (tanδ): 0.16 (a 120 Hz, 20 °C) Relación de impedancia: Z(-25 °C)/Z(+20 °C) = 2 Corriente de fuga: I = 0.03CV + 10 (µA) Resistencia dieléctrica: 25 V (tensión de prueba) Desempeño Eléctrico Capacidad nominal 470 µF Tensión nominal 25 Vcc Tolerancia ±20% Factor de disipación (tanδ) 0.16 Condición de tanδ 120 Hz, 20 °C Corriente de fuga I = 0.03CV + 10 µA Relación de impedancia Z(-25 °C)/Z(+20 °C) = 2 Físicas y Ambientales Diámetro (D) 8 mm Longitud (L) 15 mm Pitch (P) 3.5 mm Temperatura de operación -40 °C a +105 °C Resistencia a altas temperaturas 2000 horas a 105 °C Resistencia dieléctrica 25 V (prueba) Configuración Radial Contenido del Paquete Capacitor electrolítico de aluminio 1 pza Capacidad 470 µF Tensión nominal 25 Vcc
Datos del producto
- Modelo
- 0470M0025V
- ID de producto
- 916
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32121505 · Capacitor fijo de aluminio electrolítico
- Medidas (alto × largo × ancho)
- 2 × 1 × 1 cm
- Peso
- 0.01 kg
