Descripción

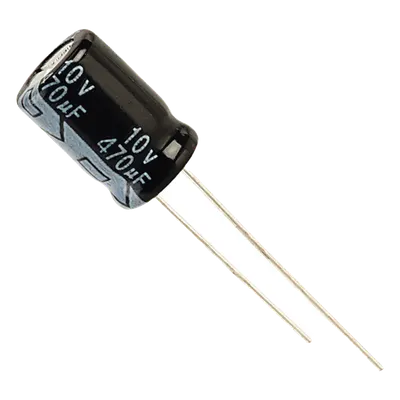

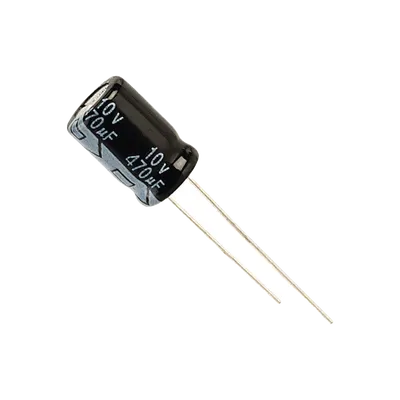

Capacitor electrolítico de aluminio con configuración radial para montaje en PCB. Capacitancia de 470 µF con voltaje nominal de 10 Vcc. Diseñado para aplicaciones de filtrado en fuentes de alimentación y circuitos de acondicionamiento de señal. Construcción compacta de 6.3 mm de diámetro por 11 mm de longitud. Especificado para operación continua en rango de temperatura de -40 °C a +105 °C con vida útil de 2000 horas a temperatura máxima. Corriente de rizado nominal de 230 mA RMS a 105 °C con resistencia ESR de 0.044 Ω a 120 Hz. Características Generales Capacitancia: 470 µF Voltaje nominal: 10 Vcc Temperatura máxima de operación: 105 °C Rango de temperatura: -40 °C a +105 °C Diseño radial para montaje en PCB Dimensiones: 6.3 mm (diámetro) x 11 mm (longitud) Pitch de terminales: 2.5 mm Tolerancia: ±20% (a 120 Hz, 20 °C) Corriente de rizado: 230 mA RMS a 105 °C Vida útil: 2000 horas a 105 °C Desempeño Eléctrico Capacitancia: 470 µF Voltaje nominal: 10 Vcc Voltaje de prueba: 10 Vcc Tolerancia: ±20% (a 120 Hz, 20 °C) Corriente de rizado: 230 mA RMS a 105 °C Corriente de fuga: I = 0.01CV o 3 µA (mayor valor) Factor de disipación: tanδ = 0.26 (a 120 Hz, 20 °C) Resistencia ESR: 0.044 Ω a 120 Hz Impedancia a baja temperatura: Z(-25 °C)/Z(+20 °C) = 4 (máx.) Físicas y Ambientales Diámetro (D): 6.3 mm Longitud (L): 11 mm Pitch (P): 2.5 mm Diámetro de terminal (d): 0.6 mm Configuración: Terminales radiales Rango de temperatura: -40 °C a +105 °C Vida útil: 2000 horas a 105 °C Contenido del Paquete Capacitor electrolítico radial 470 µF / 10 Vcc
Datos del producto
- Modelo
- 0470M0010V
- ID de producto
- 70413
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32121500 · Capacitores
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 0.01 kg
