Descripción

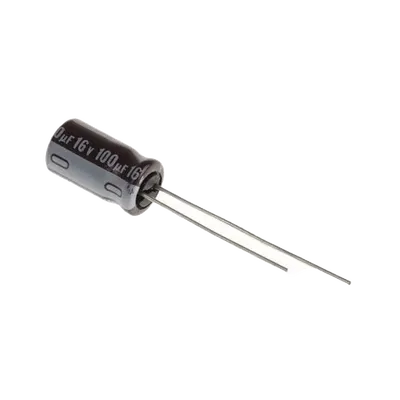

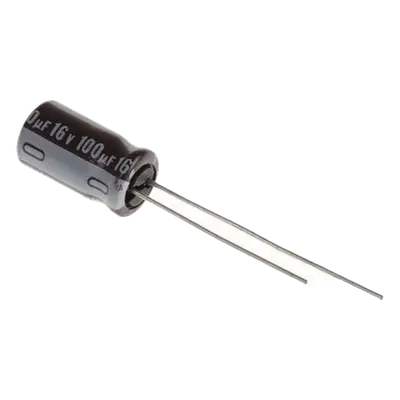

Capacitor electrolítico de aluminio en configuración radial, diseñado para aplicaciones de filtrado, acoplamiento y desacoplamiento en circuitos electrónicos de baja tensión. Ofrece una capacidad de 100 µF con tensión nominal de 16 Vcc, operación garantizada en rango extendido de temperatura hasta 105 °C, y características de baja resistencia equivalente serie (ESR) que lo hacen adecuado para fuentes de alimentación conmutadas, reguladores lineares y etapas de filtrado en equipos de telecomunicaciones, automatización y electrónica industrial. Su encapsulado cilíndrico compacto de 5 mm de diámetro por 11 mm de longitud permite montaje de alta densidad en tarjetas de circuito impreso con restricciones de espacio. Características Generales Capacidad: 100 µF Tensión nominal: 16 Vcc Temperatura de operación: -40 °C a +105 °C Tolerancia de capacidad: ±20% (a 120 Hz, 20 °C) Factor de disipación (tanδ): 0.22 (a 120 Hz, 20 °C) Corriente de rizado: 170 mA (a 105 °C, 120 Hz) Corriente de fuga: I = 0.01CV ó 3 µA (el mayor) Resistencia interna (ESR): 0.18 Ω Configuración: Radial para montaje en PCB Desempeño Eléctrico Capacidad: 100 µF Tensión nominal: 16 Vcc Tolerancia capacidad: ±20% (a 120 Hz, 20 °C) Factor disipación (tanδ): 0.22 (a 120 Hz, 20 °C) Corriente de rizado: 170 mA (a 105 °C, 120 Hz) Corriente de fuga: I = 0.01CV ó 3 µA (el mayor) ESR: 0.18 Ω Físicas y Térmicas Temperatura operación: -40 °C a +105 °C Diámetro (ψD): 5 mm Longitud (L): 11 mm Paso (P): 2.0 mm Diámetro alivio (ψd): 0.5 mm Ancho terminales (a): 1.5 mm Tipo de montaje: Radial en PCB Contenido del Paquete Capacitor electrolítico de aluminio radial 100 µF, 16 Vcc
Datos del producto
- Modelo
- 0100M0016V
- ID de producto
- 449
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32121505 · Capacitor fijo de aluminio electrolítico
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 0.01 kg
