Descripción

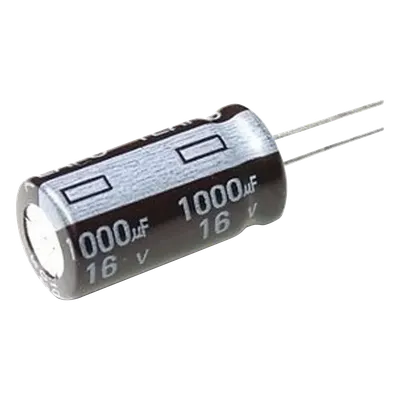

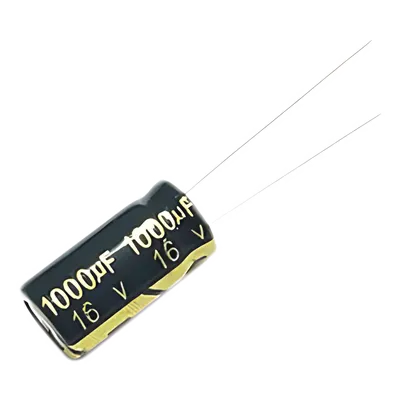

Capacitor electrolítico de aluminio con configuración radial, diseñado para aplicaciones de filtrado, acoplamiento y desacoplamiento en circuitos electrónicos de baja tensión. Ofrece una capacitancia de 1000 µF con tolerancia de ±20%, operando a 16 Vcc en un rango térmico de -40 °C a 105 °C. Su corriente de rizado de 640 mA a 120 Hz garantiza estabilidad en condiciones de carga variable. Las dimensiones compactas de 10 x 15 mm y paso de terminales de 5.0 mm facilitan su integración en diseños de PCB con restricciones de espacio. La vida útil de 2000 horas a temperatura máxima asegura confiabilidad en equipos de uso continuo. Características Generales • Capacitancia: 1000 µF (±20% a 120 Hz, 20 °C) • Voltaje de operación: 16 Vcc • Diseño: Radial, paso 5.0 mm • Dimensiones: 10 mm (diámetro) x 15 mm (longitud) • Rango térmico: -40 °C a 105 °C • Corriente de rizado: 640 mA (a 105 °C, 120 Hz) • Factor de disipación (tanδ): 0.16 (a 120 Hz, 20 °C) • Corriente de fuga: máximo 0.01CV o 3 µA (el mayor) • Vida útil: 2000 horas a 105 °C • Impedancia a 120 Hz: 0.16 Ω Desempeño Eléctrico • Capacitancia: 1000 µF • Tolerancia: ±20% • Voltaje: 16 Vcc • Corriente de rizado: 640 mA • Factor de disipación: 0.16 • Impedancia 120 Hz: 0.16 Ω • Impedancia -25 °C: 2x valor a 20 °C • Impedancia -40 °C: 4x valor a 20 °C • Factor multiplicación corriente: 1.00 a 120 Hz Físicas y Térmicas • Diámetro (ψd): 10 mm • Longitud (L): 15 mm • Paso (P): 5.0 mm • Diámetro terminales: 0.6 mm • Longitud terminales: 1.5 mm • Temperatura: -40 °C a 105 °C • Vida útil: 2000 h a 105 °C Especificaciones de Corriente • Corriente de fuga: máx. 0.01CV o 3 µA • Condición fuga: el mayor valor prevalece • Corriente rizado nominal: 640 mA • Frecuencia rizado: 120 Hz • Temperatura rizado: 105 °C
Datos del producto
- Modelo
- CE1000/16V
- ID de producto
- 73025
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32121505 · Capacitor fijo de aluminio electrolítico
- Medidas (alto × largo × ancho)
- 2 × 1 × 1 cm
- Peso
- 0.01 kg
