Descripción

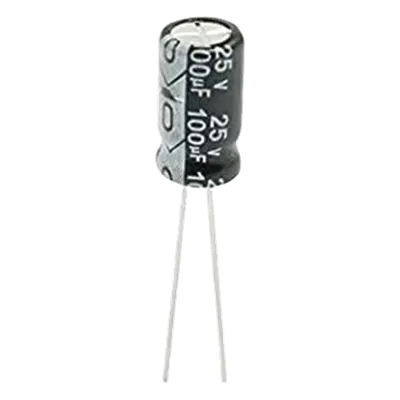

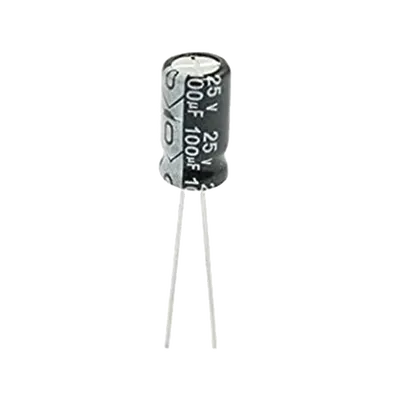

Capacitor electrolítico de aluminio con configuración radial, diseñado para aplicaciones de filtrado, acoplamiento y almacenamiento de energía en circuitos electrónicos de baja y media potencia. Ofrece una capacidad nominal de 100 µF con tensión de trabajo de 25 Vcc, tolerancia de ±20% y factor de disipación controlado de 0.26 a 120 Hz. Su rango de temperatura operativa de -40 °C a +105 °C y vida útil de 2000 horas a temperatura máxima lo hacen apto para equipos con requerimientos de durabilidad térmica. La corriente de rizado de 170 mA RMS garantiza desempeño estable en condiciones de carga dinámica. Las dimensiones compactas de 6.3 mm de diámetro por 11 mm de longitud facilitan su integración en diseños con restricciones de espacio en tarjetas de circuito impreso. Características Generales Capacidad nominal: 100 µF Tensión nominal: 25 Vdc Tolerancia de capacidad: ±20% (a 120 Hz, 20 °C) Rango de temperatura: -40 °C a +105 °C Factor de disipación (tanδ): 0.26 (a 120 Hz, 20 °C) Corriente de rizado: 170 mA RMS (a 105 °C, 120 Hz) Corriente de fuga: ≤ 0.01CV o 3 µA (el mayor) Vida útil: 2000 horas a 105 °C Resistencia a soldadura: 260 °C máx. durante 10 segundos Desempeño Eléctrico Capacidad: 100 µF Tensión nominal: 25 Vdc Tolerancia: ±20% Factor de disipación: 0.26 Corriente de rizado: 170 mA RMS Corriente de fuga: ≤ 0.01CV o 3 µA Físicas y Ambientales Diámetro (D): 6.3 mm Longitud (L): 11 mm Pitch (P): 2.5 mm Diámetro de terminales (d): 0.5 mm Temperatura: -40 °C a +105 °C Vida útil: 2000 h a 105 °C Montaje y Confiabilidad Configuración: Radial Resistencia a soldadura: 260 °C / 10 s Longitud de terminales: según especificación estándar Material: Aluminio electrolítico
Datos del producto
- Modelo
- 0100M0025V
- ID de producto
- 450
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32121500 · Capacitores
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 0.01 kg
