Descripción

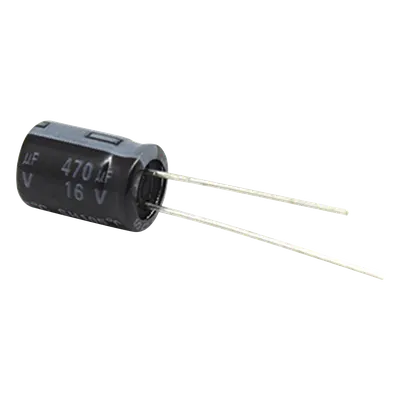

Capacitor electrolítico de aluminio con configuración radial diseñado para aplicaciones de filtrado y acoplamiento en fuentes de alimentación, circuitos de electrónica de potencia y equipos industriales. Ofrece una capacitancia de 470 µF con voltaje nominal de 16 Vcc, operando en un rango térmico extendido de -40 °C a +105 °C. Su corriente de rizado de 305 mA a 105 °C y 120 Hz garantiza estabilidad bajo condiciones de carga térmica exigente. Las dimensiones compactas de 8 mm de diámetro por 11 mm de longitud permiten su integración en diseños de PCB de alta densidad. Cumple con directivas RoHS y presenta una vida útil garantizada de 2000 horas a temperatura máxima de operación. Características Generales • Capacitancia: 470 µF (±20% a 120 Hz, 20 °C) • Voltaje nominal: 16 Vcc • Temperatura de operación: -40 °C a +105 °C • Corriente de rizado: 305 mA (105 °C, 120 Hz) • Factor de disipación (tan δ): 0.18 (120 Hz, 20 °C) • Corriente de fuga: 0.01CV o 3 µA (el valor mayor) • Resistencia de aislamiento: 5000 MΩ mín. (500 Vdc) • Resistencia a humedad: 90-95% HR a 40 °C • Resistencia a vibración: 10 Hz a 55 Hz • Ciclo térmico: -40 °C a +105 °C • Vida útil: 2000 horas a 105 °C • Cumplimiento: RoHS Desempeño Eléctrico Capacitancia: 470 µF Voltaje nominal: 16 Vcc Tolerancia: ±20% Corriente de rizado: 305 mA Factor de disipación: 0.18 Corriente de fuga: 0.01CV o 3 µA Físicas y Ambientales Dimensiones: 8 x 11 mm (Ø x L) Configuración: Radial Temperatura: -40 °C a +105 °C Humedad: 90-95% HR a 40 °C Vibración: 10 Hz a 55 Hz Vida útil: 2000 h a 105 °C Aplicaciones Típicas Fuentes de alimentación Circuitos de filtrado Equipos industriales Electrónica de potencia Sistemas de iluminación
Datos del producto
- Modelo
- CE470/16V
- ID de producto
- 37156
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32121505 · Capacitor fijo de aluminio electrolítico
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 0.01 kg
