Descripción

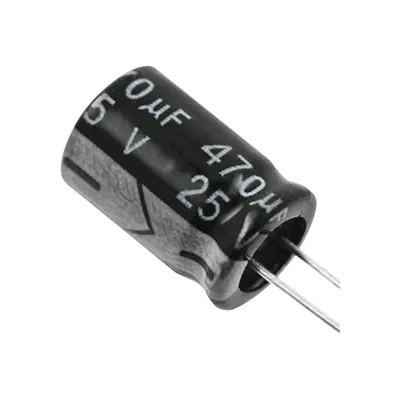

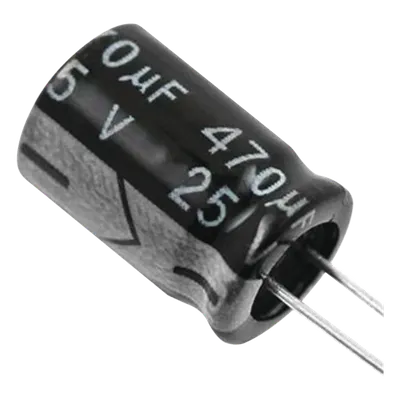

Capacitor electrolítico de aluminio en configuración radial, diseñado para aplicaciones de filtrado, acoplamiento y desacoplamiento en circuitos de fuentes de alimentación, convertidores DC-DC y sistemas electrónicos industriales. Ofrece una capacidad nominal de 470 µF con voltaje de trabajo de 25 Vcc, operación garantizada en un rango térmico extendido de -40 °C a +105 °C, y vida útil de 2000 horas a temperatura máxima. Su baja resistencia serie equivalente (ESR) de 0.16 Ω minimiza las pérdidas por conmutación y mejora la eficiencia en aplicaciones con alta frecuencia de rizado. Las dimensiones compactas de 8 x 15 mm permiten su integración en diseños con restricciones de espacio en PCB. Características Generales Capacidad nominal: 470 µF Voltaje nominal: 25 Vcc Tolerancia: ±20% (a 120 Hz, 20 °C) Temperatura de operación: -40 °C a +105 °C Resistencia serie equivalente (ESR): 0.16 Ω Factor de disipación tanδ: 0.16 (120 Hz, 20 °C) Corriente de fuga: I = 0.01CV o 3 µA (el mayor de ambos) Dimensiones: 8 x 15 mm Vida útil: 2000 horas a 105 °C Corriente de rizado: 420 mA (a 105 °C, 120 Hz) Desempeño Eléctrico Capacidad nominal: 470 µF Voltaje nominal: 25 Vcc Tolerancia: ±20% (a 120 Hz, 20 °C) ESR: 0.16 Ω tanδ: 0.16 (120 Hz, 20 °C) Corriente de fuga: I = 0.01CV o 3 µA (el mayor) Corriente de rizado: 420 mA (a 105 °C, 120 Hz) Factor de multiplicación de rizado: 1.00 a 120 Hz 1.10 a 300 Hz 1.13 a 1 kHz 1.15 a 10 kHz-100 kHz Físicas y Ambientales Dimensiones: 8 x 15 mm Configuración: Radial Temperatura de operación: -40 °C a +105 °C Vida útil: 2000 horas a 105 °C Estabilidad a baja temperatura: Z(-25 °C)/Z(+20 °C) ≤ 2 Z(-40 °C)/Z(+20 °C) ≤ 4 Condiciones de Prueba y Durabilidad Prueba de durabilidad: 2000 horas a 105 °C Cambio máximo de capacidad: ±20% del valor inicial Factor de disipación máximo: 200% del valor especificado Corriente de fuga máxima: ≤ valor especificado
Datos del producto
- Modelo
- CE470/25V
- ID de producto
- 90185
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32121505 · Capacitor fijo de aluminio electrolítico
- Medidas (alto × largo × ancho)
- 2 × 1 × 1 cm
- Peso
- 0.01 kg
