Descripción

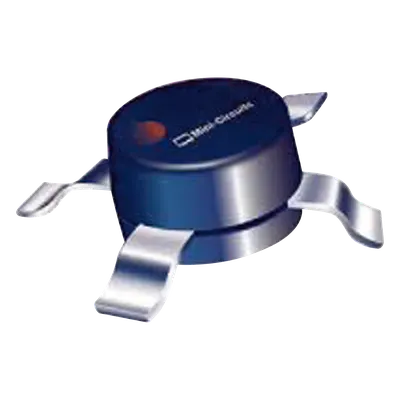

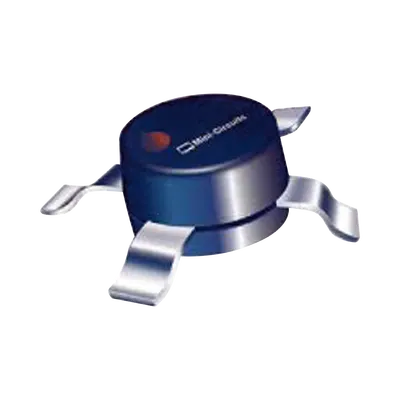

Amplificador monolítico MMIC diseñado para aplicaciones de RF en el rango de DC a 1 GHz. Integra acoplamiento de impedancia a 50 Ω de forma interna, eliminando la necesidad de componentes externos de adaptación. Ofrece alta ganancia plana con excelente estabilidad térmica y baja figura de ruido, optimizado para sistemas de comunicación, instrumentación y equipos de prueba donde se requiere linealidad y eficiencia energética. Su bajo voltaje de operación y protección contra transitorios simplifican el diseño de la etapa de alimentación. Características Generales Amplificador monolítico MMIC Rango de frecuencia: DC-1 GHz Bajo voltaje de operación (3.7 V típico) Baja disipación de potencia Puede eliminar la necesidad de inductor de RF (RFC) Alta ganancia: 31.5 dB a 0.1 GHz Impedancia internamente acoplada a 50 Ω Bajo ruido Estabilidad mejorada Protección contra transitorios de alimentación Conformidad RoHS Aguanta lavado acuoso Desempeño Rango de frecuencia: DC-1 GHz Ganancia: 31.5 dB a 0.1 GHz / 25 dB a 1 GHz Retorno de entrada: 15.5 dB Retorno de salida: 11 dB Potencia de salida @ 1 dB compresión: +12.5 dBm a 1 GHz IP3 de salida: +25 dBm a 1 GHz Figura de ruido: 3.1 dB a 1 GHz Corriente operativa recomendada: 36 mA Físicas / Eléctricas Voltaje de operación: 3.2-4.2 V (3.7 V típico) Encapsulado: VV105 (micro-X) Impedancia: 50 Ω internamente acoplada Bajo consumo: 36 mA operativo Conformidad RoHS Compatible con lavado acuoso Contenido del Paquete Amplificador MMIC MAR-8A en encapsulado VV105
Datos del producto
- Modelo
- 139-MAR-8A
- ID de producto
- 190698
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 32101600 · Circuitos integrados
- Peso
- 0.01 kg
