Descripción

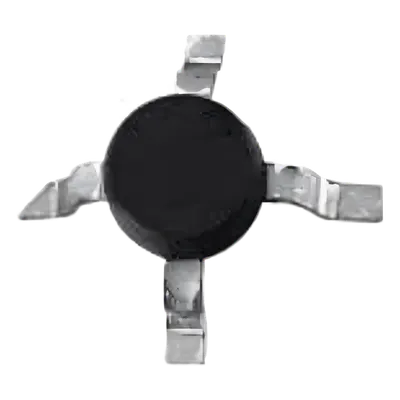

Amplificador de radiofrecuencia de banda ancha basado en tecnología SiGe HBT, diseñado para aplicaciones móviles y celulares que requieren alta linealidad y bajo ruido. Opera desde continua (DC) hasta 4.5 GHz con una ganancia estable de 14.4 dB, ideal para etapas de preamplificación en receptores y transmisores de comunicación. Su baja figura de ruido de 2.8 dB preserva la integridad de señal en condiciones de baja potencia de entrada, mientras que su punto de compresión P1dB de 12.8 dBm y OIP3 de 26.7 dBm garantizan excelente rendimiento en sistemas con modulaciones complejas. El encapsulado SOT-86 facilita la integración en diseños compactos de RF. Características principales Banda ancha: 0 Hz a 4.5 GHz (14,764 ft equivalente de frecuencia) Ganancia de potencia: 14.4 dB Figura de ruido NF: 2.8 dB Punto de compresión P1dB: 12.8 dBm Punto de intersección de tercer orden OIP3: 26.7 dBm Bajo consumo energético: 45 mA a 3.2 VCC Alta estabilidad de entrada: pérdida de retorno de 21.8 dB Operación en rango térmico extendido: -40°C a +85°C Especificaciones técnicas Frecuencia de operación 0 Hz a 4.5 GHz Voltaje de alimentación 3.2 VCC Corriente de operación 45 mA Ganancia 14.4 dB Figura de ruido (NF) 2.8 dB Punto de compresión P1dB 12.8 dBm OIP3 (intercepción tercer orden) 26.7 dBm Pérdida de retorno de entrada 21.8 dB Tecnología SiGe HBT Encapsulado SOT-86 Temperatura de operación -40°C a +85°C Tipo de aplicación Amplificadores móviles/celulares
Datos del producto
- Modelo
- 2158130
- ID de producto
- 38278
- Marca
- SYSCOM PARTS
- Categoría
- Radiocomunicación
- Clave SAT
- 32111500 · Diodos
