Descripción

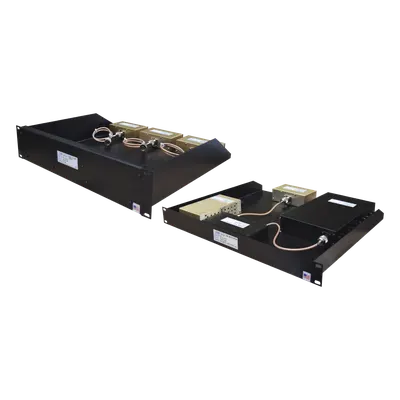

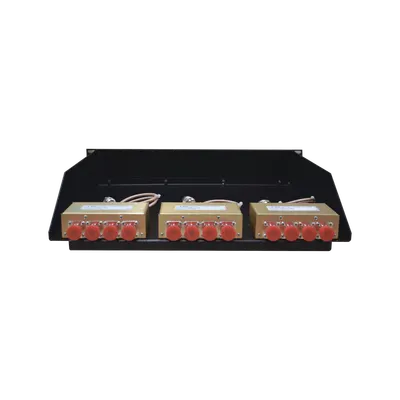

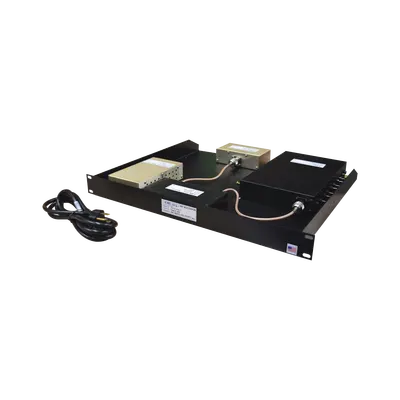

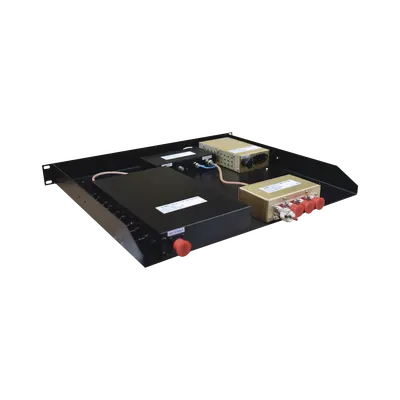

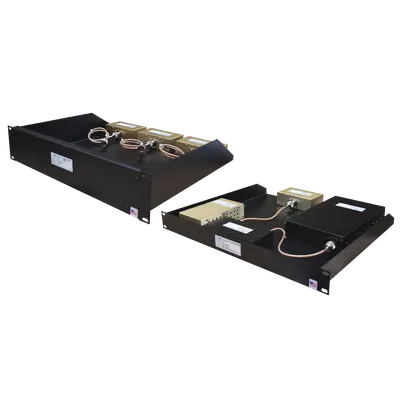

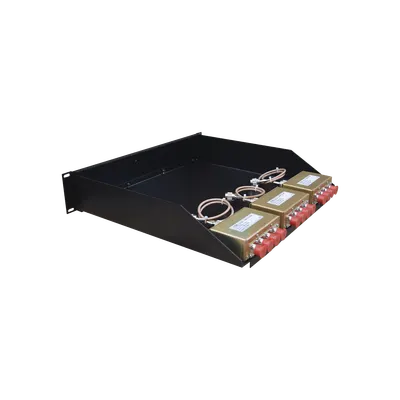

Multiacoplador y preselector de 12 canales diseñado para operar en la banda de 375-512 MHz, ideal para sistemas de comunicación críticos que requieren filtrado selectivo y amplificación de señal. Integra un preselector con 5 resonadores que proporciona selectividad de 2-8 MHz de ancho de banda máximo, junto con un amplificador bipolar que entrega +30 dB de ganancia con compresión a 1 dB de +21 dBm. Su diseño robusto soporta condiciones ambientales extremas con un rango de temperatura de -30°C a +60°C, y su formato de 2 unidades de rack de 19 pulgadas facilita la integración en infraestructuras de telecomunicaciones profesionales. Características principales Aislamiento RX-RX de +25 dB para operación simultánea limpia Amplificador bipolar con ganancia de +30 dB Rango operativo extremo de -30°C a +60°C Conectores N hembra para entrada y salida Montaje en rack 19 pulgadas de 2 UR (3.5 pulgadas / 90 mm de alto) Figura de ruido del sistema de 5 dB típico Especificaciones técnicas Frecuencia y Canales Rango: 375-512 MHz Canales: 12 Ancho de banda máx.: 2-8 MHz Resonadores: 5 Amplificador Tipo: Bipolar Ganancia: +30 dB Compresión 1 dB: +21 dBm Voltaje polarización: 13.6 VCC Consumo: 250 mA Rendimiento RF Aislamiento RX-RX: +25 dB Impedancia: 50 Ω VSWR máx. @ resonancia: 1.25:1 NF sistema (típico): 5 dB Alimentación Voltaje sistema: 115 o 220 VCA Voltaje amplificador: 13.6 VCC Mecánico y Ambiental Dimensiones: 90 x 482 x 381 mm (3.5 x 19 x 15 pulgadas) Peso empaque: 6.35 kg Temperatura: -30°C a +60°C Conectividad Entrada: N hembra Salida: N hembra Montaje: Rack 19 in, 2 UR
Datos del producto
- Modelo
- 25112-0/H5
- ID de producto
- 158868
- Marca
- EMR CORPORATION
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 9 × 38 × 48 cm
- Peso
- 6.35 kg
