¿Qué es?

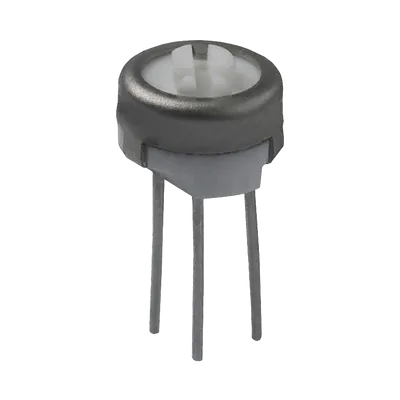

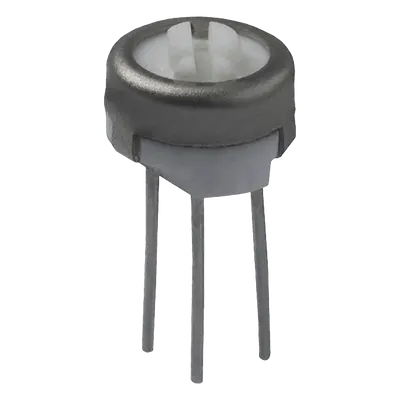

El Syscom 3329H-204-ND es un potenciómetro trimer cermet de 200 kΩ para ajustar circuitos electrónicos. Su diseño de una vuelta permite calibrar el valor de resistencia con resolución continua, y su formato compacto de 0.250 pulgadas está pensado para espacios reducidos. Cuenta con terminales soldables para montaje en tarjeta de circuito impreso y una potencia nominal de 0.5 W a 85 °C. Su rango de operación especificado va de -55 °C a +150 °C; la tolerancia estándar de resistencia es de ±10 %.
¿Para qué sirve?
Se utiliza para realizar ajustes finos y calibraciones en circuitos electrónicos, por ejemplo, al configurar una etapa o ajustar un parámetro durante el desarrollo y mantenimiento de equipos. Es una opción para proyectos que requieren un componente compacto con terminales para integrarse directamente en una tarjeta de circuito impreso.
¿Cómo se compara?
Frente a potenciómetros de ajuste con varias vueltas o de mayor tamaño, este modelo ofrece un ajuste de una vuelta y un diámetro compacto de 0.250 pulgadas. Su resistencia nominal de 200 kΩ y sus terminales soldables lo hacen adecuado para diseños de PCB que requieren calibración en poco espacio.
Preguntas frecuentes
¿Qué resistencia tiene este potenciómetro?
Su resistencia nominal es de 200 kΩ.
¿Cuántas vueltas de ajuste tiene?
Es un modelo de una vuelta, con un ángulo de ajuste nominal de 240°.
¿Cómo se instala en una tarjeta?
Tiene terminales en forma de pines soldables para su integración en una tarjeta de circuito impreso. Verifica que el espacio y la disposición de la tarjeta sean compatibles.
¿Cuál es su rango de temperatura de operación?
El rango indicado para este componente es de -55 °C a +150 °C.
Datos del producto
- Modelo
- 3329H-204-ND
- ID de producto
- 4739
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 43202200 · Subconjuntos para dispositivos electrónicos
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 0.01 kg
