Descripción

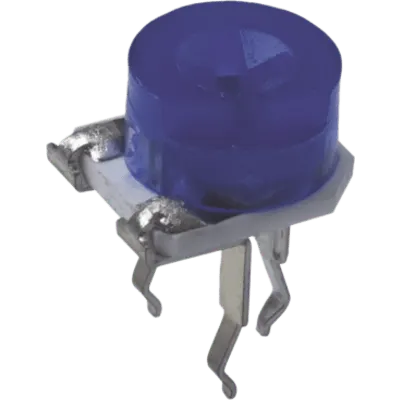

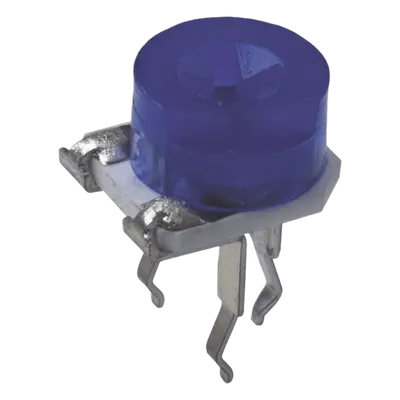

Potenciómetro trimpot redondo de 6 mm diseñado para ajustes de precisión en circuitos impresos. Configuración de montaje horizontal con ajuste vertical que facilita la calibración posterior a la instalación. Resistencia nominal de 1 mega ohm en una sola vuelta de 215° con tolerancia estándar de ±25%. Estructura mecánica con ángulo de operación de 260° ±20° y diseño resistente a polvo para aplicaciones en equipos industriales, sistemas de monitoreo e instrumentación electrónica. Disipación de potencia de 0.2 watt a 70°C con coeficiente térmico controlado para mantener estabilidad en condiciones de temperatura variable. Características Generales • Potenciómetro trimpot redondo de 6 mm para ajustes precisos • Resistencia: 1 mega ohm, 1 vuelta (215° nominal) • Potencia: 0.2 watt @ 70°C • Tolerancia: ±25% estándar • Rango de temperatura: -25°C a +100°C • Coeficiente térmico: ±250 ppm/°C • Ángulo mecánico: 260° ±20° • Montaje horizontal, ajuste vertical en PCB • Terminales: pines soldables • Par de operación: 4.5 oz-in máximo • Resistencia mínima: 2% máx. • Diseño resistente a polvo • Resistencia estándar 100Ω a 1MΩ (valores seleccionados, valores comunes en negritas) Desempeño Eléctrico Resistencia: 1 MΩ Vueltas: 1 vuelta (215° nominal) Potencia: 0.2 W @ 70°C Tolerancia: ±25% estándar Temperatura: -25°C a +100°C Coeficiente térmico: ±250 ppm/°C Ángulo mecánico: 260° ±20° Resistencia mínima: 2% máx. Especificaciones Físicas Tamaño: 6 mm redondo Dimensiones: 6.81 ±0.51 mm (0.268 ±0.020') ancho × 8.10 ±0.51 mm (0.319 ±0.020') largo × 2.01 ±0.1 mm alto Montaje: Horizontal Ajuste: Vertical Terminales: Pines soldables Par de operación: 4.5 oz-in máximo Resistencia a polvo: Diseño resistente Aplicaciones • Ajustes de precisión en PCB • Equipos industriales • Control de señales analógicas • Sistemas de monitoreo • Instrumentación electrónica
Datos del producto
- Modelo
- 3306P-105-ND
- ID de producto
- 4724
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 43202200 · Subconjuntos para dispositivos electrónicos
- Medidas (alto × largo × ancho)
- 1 × 1 × 1 cm
- Peso
- 0.01 kg
