Descripción

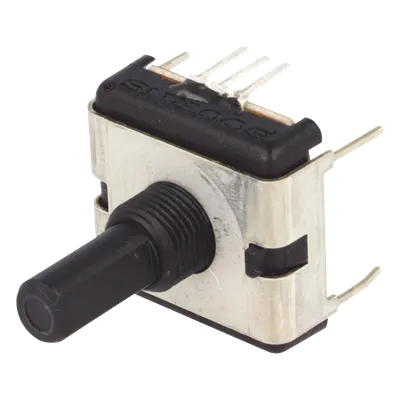

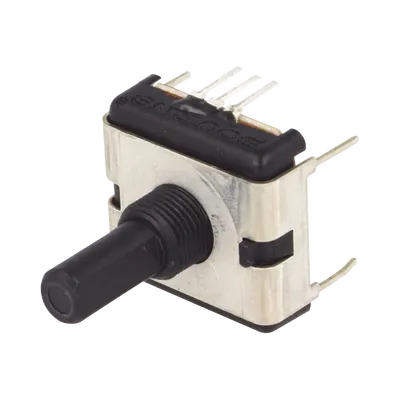

Potenciómetro cuadrado de 22 mm diseñado para montaje en panel del monitor de servicio R2600-D. Componente pasivo de precisión con resistencia nominal de 5 kΩ y capacidad de disipación de 3/4 Watt. Mecanismo de una vuelta con ángulo eléctrico de 270° que permite ajustes finos con resolución teórica infinita. Construcción robusta para operación en rangos de temperatura extendidos y resistencia a condiciones de vibración severas conforme estándares militares. Adecuado para aplicaciones de control y calibración en equipos de telecomunicaciones e instrumentación de campo. Características Generales • Potenciómetro cuadrado compacto de 22 mm para montaje en panel • Resistencia nominal: 5 kΩ con tolerancia ±20% • Capacidad de potencia: 3/4 Watt (0.75 W) • Mecanismo de 1 vuelta con ángulo eléctrico 270° ±5° • Resistencia mínima: 5 Ω • Variación de resistencia de contacto: 7% de la resistencia total • Protección IP40 contra objetos sólidos • Compatibilidad específica con monitor de servicio R2600-D Desempeño Eléctrico Rango lineal: 500 Ω a 1 MΩ Rango audio: 1 kΩ a 500 kΩ Tolerancia: ±20% Linealidad independiente: ±5% Resistencia mínima: 5 Ω Ángulo eléctrico máximo: 270° ±5° Resolución teórica: Infinita Físicas y Ambientales Dimensiones: 22 mm (cuadrado) Temperatura operación: +1°C a +125°C Temperatura almacenamiento: -40°C a +125°C Coeficiente térmico: ±1000 ppm/°C Vibración: 20g Resistencia humedad: MIL-STD-202, Método 103, Condición B Protección: IP40 Contenido del Paquete 1x Potenciómetro cuadrado 22 mm Resistencia: 5 kΩ Potencia: 3/4 Watt Configuración: 1 vuelta, montaje en panel
Datos del producto
- Modelo
- PCW1J-C24-KAB502L
- ID de producto
- 208836
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 43202200 · Subconjuntos para dispositivos electrónicos
- Medidas (alto × largo × ancho)
- 2 × 2 × 2 cm
- Peso
- 0.02 kg
