Descripción

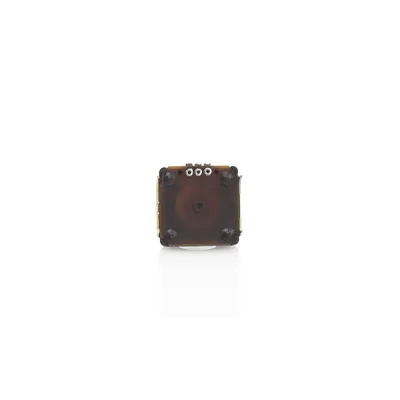

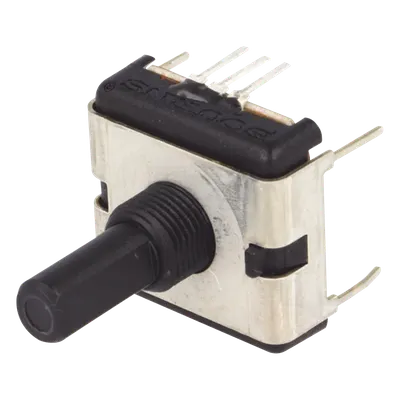

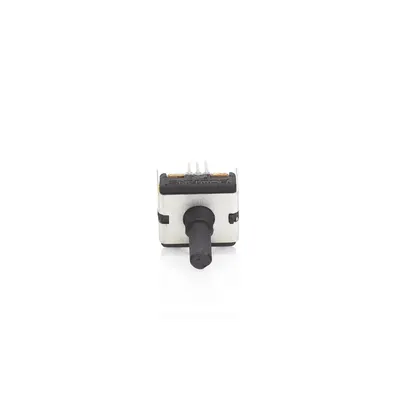

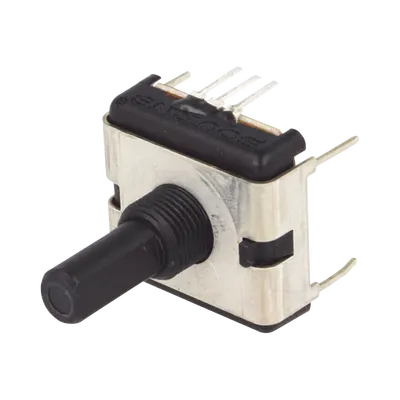

Potenciómetro cuadrado de 22 mm diseñado para montaje en panel del monitor de servicio R2600-D. Ofrece una resistencia de 100 kΩ con tolerancia del ±20% y linealidad independiente del ±5%, garantizando ajustes precisos en aplicaciones de control y calibración. Su potencia nominal de 3/4 W y construcción robusta permiten operación continua en condiciones industriales exigentes, con rango de temperatura extendido y resistencia a vibraciones de 20 g. Características Principales Ajuste de una vuelta con ángulo eléctrico de 270° ± 5° Ángulo mecánico total de 300° ± 5° con tope ajustable Rango de resistencia disponible: 1 kΩ a 500 kΩ (taper de audio) Resistencia mínima de 5 Ω para circuitos de bajo ruido Voltaje soportado: 1,000 VAC a nivel del mar Resistencia de aislamiento: 1,000 MΩ mínimo Compatibilidad verificada con monitor de servicio R2600-D Especificaciones Técnicas Eléctricas Resistencia nominal 100 kΩ Rango disponible 1 kΩ – 500 kΩ Taper Audio Tolerancia ±20% Linealidad independiente ±5% Resistencia mínima 5 Ω Potencia nominal 3/4 W Ángulo eléctrico 270° ± 5° Voltaje soportado 1,000 VAC Mecánicas Dimensiones 22 mm cuadrado Montaje Panel Ángulo mecánico 300° ± 5° Vueltas de ajuste 1 vuelta Resistencia de aislamiento 1,000 MΩ mín. Ambientales Temperatura operativa +1°C a +125°C Temperatura almacenamiento -40°C a +125°C Vibración 20 g Protección ingreso IP40 Resistencia humedad MIL-STD-202, Método 103, Cond. B Compatibilidad Diseñado específicamente para integración con el monitor de servicio R2600-D . Verifique la configuración de tapper y resistencia según los requerimientos de su aplicación de calibración.
Datos del producto
- Modelo
- PCW1J-C28-KAB104L
- ID de producto
- 208839
- Marca
- Syscom
- Categoría
- Radiocomunicación
- Clave SAT
- 43202200 · Subconjuntos para dispositivos electrónicos
- Medidas (alto × largo × ancho)
- 3 × 2 × 2 cm
- Peso
- 0.02 kg
