Descripción

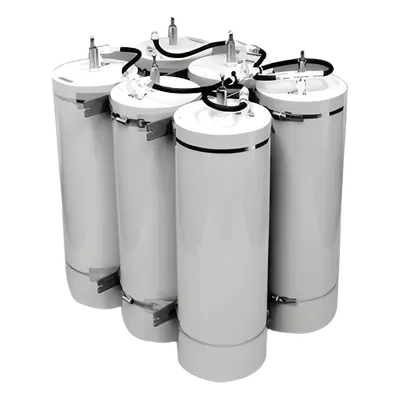

Duplexer de configuración pasa-banda-rechazo de banda diseñado para operar en el rango de 148-174 MHz, ideal para sistemas de radio profesionales que requieren alta selectividad y potencia. Incorpora 6 cavidades de 8 pulgadas de diámetro con distribución de 3 cavidades pass-reject en sección transmisora y 3 en receptora. Ofrece aislamiento superior de 100 dB con separación mínima de frecuencia de 300 kHz, garantizando operación simultánea de transmisión y recepción con mínima interferencia. Construcción robusta con componentes de alta precisión para entornos de telecomunicaciones exigentes. Características Principales Aislamiento RX/TX: 100 dB a ±400 kHz Pérdida por inserción: 2.2 dB máximo (TX/RX a antena) VSWR máximo: 1.5:1 Potencia de entrada máxima: 350 W Separación de frecuencia mínima: 300 kHz Rango de temperatura operación: -30°C a +70°C Conectores N hembra estándar (UHF hembra opcional) Montaje en rack de 19 pulgadas Especificaciones Técnicas Rendimiento Eléctrico Frecuencia de operación: 148-174 MHz Configuración: 3 cavidades pass-reject TX / 3 cavidades pass-reject RX Aislamiento RX: 100 dB a ±400 kHz Supresión de ruido TX: 100 dB a ±400 kHz Pérdida por inserción: 2.2 dB máximo VSWR (máx.): 1.5:1 Potencia de entrada máxima: 350 W Separación de frecuencia (mín.): 300 kHz Construcción Mecánica Cavidades: 6 cavidades de 8' de diámetro Tuners: Plata plateados Contactos: Beryllium copper finger stock Varillas de ajuste: Invar Conectores: N hembra (UHF hembra opcional) Montaje: 19' rack mount Acabado: Pintura acrílica gris Peso: 21 kg (46.5 lb) Dimensiones: 60 x 48 x 63.5 cm (23.5 x 19 x 25 pulgadas) Condiciones Ambientales Rango de temperatura: -30°C a +70°C
Datos del producto
- Modelo
- TPRD-1586
- ID de producto
- 33338
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Peso
- 34 kg
