Descripción

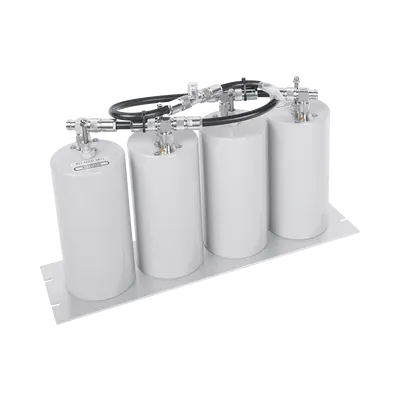

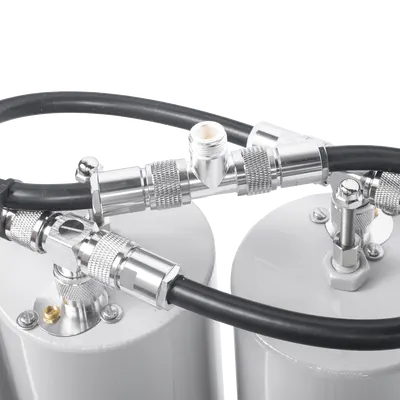

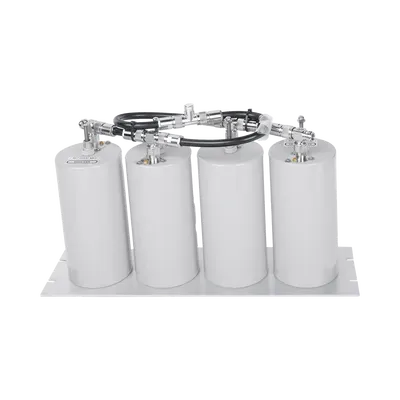

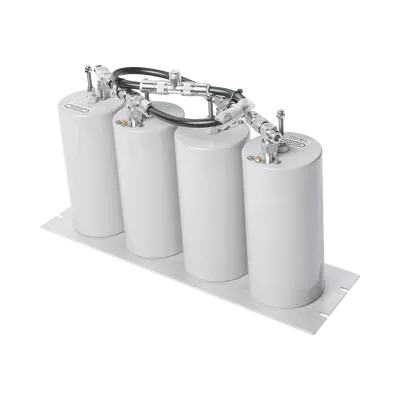

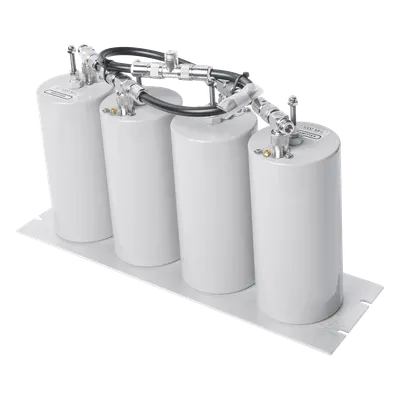

Duplexer de pasa banda-rechazo de banda diseñado para sistemas de radio en el rango de 400-470 MHz. Integra 4 cavidades de 4' (101.6 mm) de diámetro que proporcionan alta selectividad de frecuencia, permitiendo la operación full-duplex con un solo sistema de antena. Ofrece aislamiento TX-RX de 90 dB con separación mínima de 5 MHz, asegurando que las señales de transmisión no interfieran con el receptor. La pérdida por inserción de 1.0 dB garantiza una mínima degradación de la señal, mientras que su capacidad de 250 W lo hace compatible con equipos de radio de alta potencia. El chasis con montaje en panel de 19' facilita su instalación en gabinetes estándar de comunicaciones, y los conectores N hembra aseguran conexiones RF robustas y de alta durabilidad. Características Generales Rango de frecuencia: 400-470 MHz Aislamiento TX-RX: 90 dB @ 5 MHz Pérdida por inserción: 1.0 dB Potencia máxima: 250 W 4 cavidades de 4' (101.6 mm) de diámetro x 8' (203.2 mm) de largo Conectores N hembra de alta durabilidad Montaje en panel de 19' Acabado en pintura epóxica gris Desempeño Rango de frecuencia: 400-470 MHz Separación TX/RX (mín): 5 MHz Potencia máxima: 250 W Pérdida por inserción: 1.0 dB Aislamiento TX-RX (mín): 75 dB @ 5 MHz Aislamiento TX-RX (mín): 60 dB @ 3 MHz Supresión de armónicos TX: 75 dB Protección RX: 90 dB VSWR (máx): 1.5:1 Rango de temperatura: -30°C a +70°C Físicas / Eléctricas Número de cavidades: 4 (4' (101.6 mm) diámetro x 8' (203.2 mm) largo) Dimensiones (alto x ancho x fondo): 133 x 483 x 267 mm Montaje: Panel de 19' Conectores: N hembras Acabado: Pintura epóxica gris Peso neto: 4.5 kg Peso de envío: 6.8 kg Contenido del Paquete Duplexer TPRD4544 Accesorios de montaje para panel de 19'
Datos del producto
- Modelo
- TPRD-4544
- ID de producto
- 33340
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 29 × 59 × 14 cm
- Peso
- 6.02 kg
