Descripción

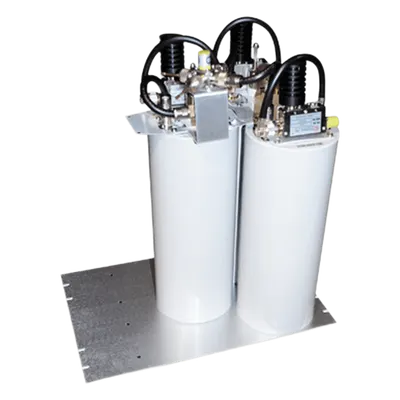

Combinador de RF Multicanal para Infraestructura Crítica Este combinador en panel para rack 19' permite la agregación de tres canales en la banda de 851-869 MHz con una separación mínima de 500 kHz entre canales. Diseñado para aplicaciones de radiofrecuencia profesional, integra resonadores de 6' (15.2 cm) de diámetro en configuración de 1/4 de onda que garantizan un rendimiento estable y predecible. Su construcción robusta soporta hasta 100 W de potencia por canal con pérdidas controladas, resultando ideal para sistemas de comunicación land mobile radio (LMR), redes trunking y despliegues de infraestructura crítica donde la confiabilidad y el aislamiento entre canales son prioritarios. Características Principales Aislamiento entre canales TX-TX ≥80 dB para operación simultánea sin interferencias cruzadas Pérdida de inserción ≤3.2 dB @ 500 kHz separación, optimizando la eficiencia del sistema Supresión de segunda armónica de 90 dB típica para emisiones limpias y cumplimiento normativo Rango de temperatura operativa -30°C a +60°C para despliegues en entornos extremos Montaje estándar en rack 19' con conectores N hembra para integración directa en infraestructura existente Impedancia 50 ohm con VSWR de entrada 1.25:1 típico para adaptación óptima con equipos estándar Especificaciones Técnicas Rango de Frecuencia 851 - 869 MHz Número de Canales 3 canales (6' / 15.2 cm diámetro, 1/4 de onda) Separación entre Canales 500 kHz (mínimo) Potencia de Entrada Máxima 100 W por canal Impedancia / VSWR Entrada 50 ohm / 1.25:1 (típica) Pérdida por Inserción 2 dB @ 1 MHz; 3.2 dB @ 500 kHz Aislamiento TX-TX ≥80 dB (mínimo) Aislamiento Antena-TX ≥65 dB (mínimo) Supresión 2ª Armónica 90 dB (típica) Temperatura de Operación -30°C a +60°C Montaje / Conectores Rack 19' / N hembra Dimensiones Panel (A x A x F) 31 x 48.3 x 43.2 cm (12.2 x 19 x 17 pulgadas) Peso 34 kg (75 lb) - configuración 5 canales Disponibilidad Modelo para entrega inmediata
Datos del producto
- Modelo
- M106-860-3TP
- ID de producto
- 22011
- Marca
- TELEWAVE INC
- Categoría
- Radiocomunicación
- Clave SAT
- 32121800 · Filtros de señales
- Medidas (alto × largo × ancho)
- 31 × 43 × 48 cm
- Peso
- 14.5 kg
